YCMRS2, YCMRS3
Langch

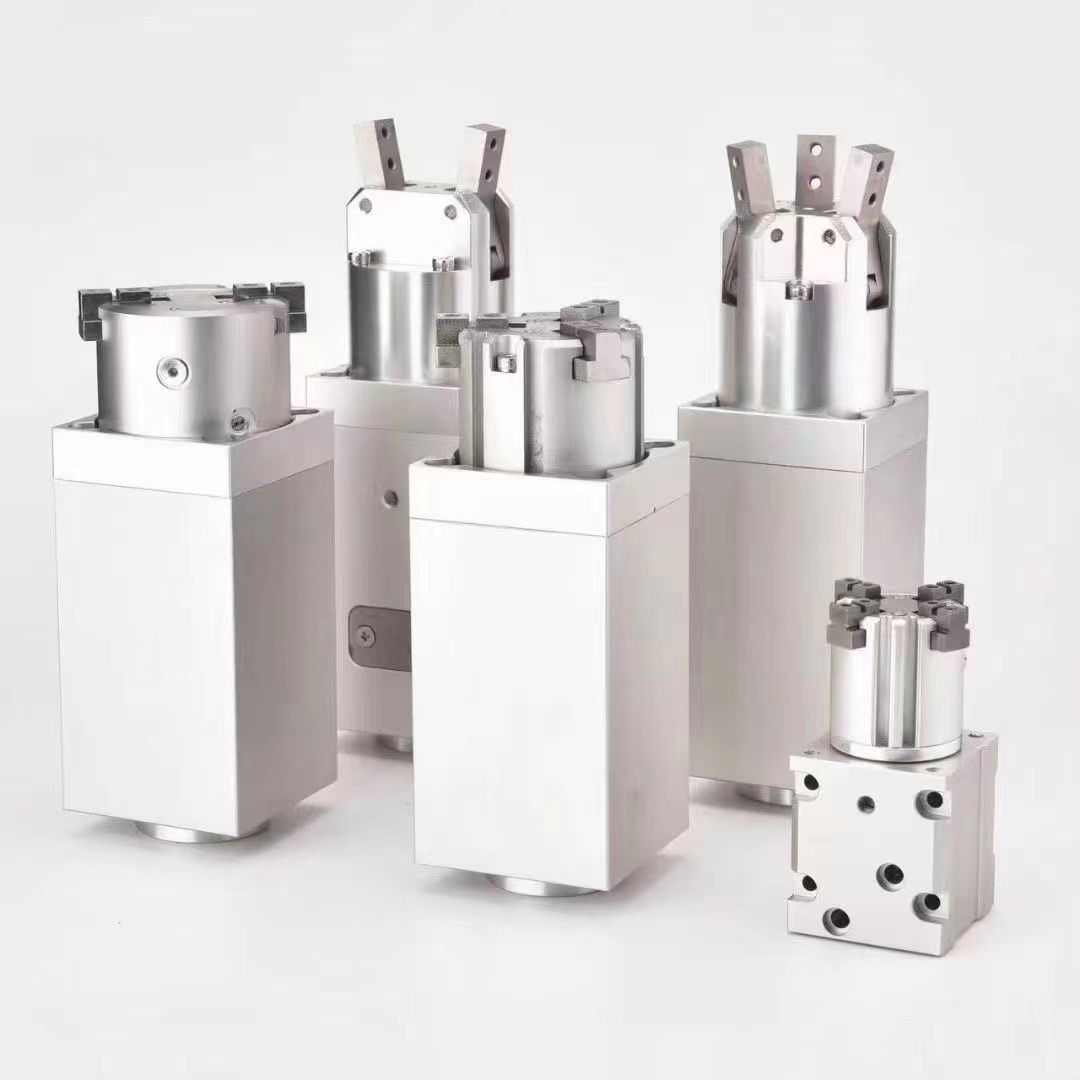

Die integrasie van 'n pneumatiese gryp met 'n servomotor om botteldoppies te hanteer, behels noukeurige seleksie, installasie en konfigurasie om presiese en betroubare werking te verseker. Hier is 'n gedetailleerde gids oor hoe om dit te bereik:
1. Die begrip van die komponente
Pneumatiese gryp
• Funksie: Die gryp gebruik saamgeperste lug om sy kake oop te maak en toe te maak om botteldoppies op te tel en vry te laat.
• Tipes: Parallelle grypers (kake beweeg parallel) of hoekige grypers (kake draai om 'n punt).
• Oorwegings: sorg dat die grootte van die gryp en die grypkrag geskik is vir die botteldoppies.
Servomotor
• Funksie: Die servokotor bied presiese beheer oor die posisie en beweging van die gryp, wat akkurate plasing en hantering van botteldoppe moontlik maak.
• Tipes: roterende of lineêre servo -motors, afhangende van die toepassing.
• Oorwegings: Kies 'n servomotor met voldoende wringkrag, spoed en akkuraatheid vir die taak.
2. Kies die regte komponente
Pneumatiese gryp
• Grypkrag: sorg dat die gryp die botteldoppe veilig kan hou sonder om skade te berokken.
• Slaglengte: Kies 'n gryp met 'n toepaslike beroerte lengte om verskillende kapgroottes te akkommodeer.
• Materiaal: Sorg dat die grypmateriaal versoenbaar is met die botteldoppies en die bedryfsomgewing.
Servomotor
• Wringkrag en spoed: sorg dat die motor voldoende wringkrag kan voorsien om die las te hanteer en teen die vereiste snelheid te werk.
• Presisie: Enkode vir hoë resolusie vir presiese posisionering.
• Integrasie: verseker verenigbaarheid met die beheerstelsel (bv. PLC of toegewyde bewegingsbeheerder).
3. Installasie -stappe
Monteer die gryp
1. Bevestig die gryp: Beveilig die pneumatiese gryp aan die flens van die servomotor of 'n montagebeugel.
• Gebruik toepaslike bevestigingsmiddels en verseker 'n stabiele verbinding.
2. Rig die gryp in lyn: sorg dat die gryp behoorlik in lyn is met die servomotor om meganiese spanning te voorkom.
Pneumatiese verbindings
1. Verbind lugtoevoer: Heg die pneumatiese lyne aan die lugpoorte van die gripper.
• Gebruik toepaslike toebehore en verseker lugdigte verbindings.
2. Installeer magneetkleppe: Gebruik magneetkleppe om die lugvloei na die gryp te beheer.
• Koppel die kleppe aan die beheerstelsel vir bediening.
Elektriese verbindings
1. Draad die servomotor: koppel die krag- en seinkabels van die servomotor aan die beheerder.
• Volg die bedradingsdiagram van die vervaardiger en verseker behoorlike aarding.
2. Verbind sensors: Koppel dit aan die beheerstelsel vir terugvoer as u posisie- of kragsensors gebruik.
4. Stel die stelsel op
Beheerstelselintegrasie
1. Servo -motorkonfigurasie:
• Gebruik die konfigurasie -sagteware van die servo -motor om parameters soos spoed, versnelling en posisiebeperkings in te stel.
• Kalibreer die servomotor vir presiese posisionering.
2. PLC of Motion Controller Programmering:
• Programmeer die beheerstelsel om die bewegings van die servo -motor en die bediening van die pneumatiese gripper te koördineer.
• Implementeer roetines vir die optel en plasing van bottelpette met presiese tydsberekening en sinchronisasie.
Pneumatiese stelselkonfigurasie
1. Drukregulering:
• Stel die lugdruk op 'n vlak wat voldoende grypkrag bied sonder om die doppe te beskadig.
• Gebruik 'n drukreguleerder om konsekwente druk te handhaaf.
2. Solenoïde kleptyd:
• Programmeer die magneetkleppe om op die regte tye oop te maak en toe te maak om te sinchroniseer met die bewegings van die servomotor.
5. Toetsing en kalibrasie
Aanvanklike toetse
1. Handmatige werking:
• Bedryf die gryp- en servomotor handmatig om die korrekte installasie en beweging te verifieer.
2. Stelseltoets:
• Voer die stelsel deur 'n volledige siklus om te verseker dat die gryp die botteldoppe korrek kan optel, hou, beweeg en loslaat.
Kalibrasie
1. Posisie -kalibrasie:
• Stel die posisies van die servomotor verfyn om die akkurate plasing van botteldoppies te verseker.
2. Kragkalibrasie:
• Pas die grypkrag aan om veilige hantering te verseker sonder om die doppe te beskadig.
6. Onderhoud en probleemoplossing
Gereelde onderhoud
1. Inspeksie:
• Inspekteer die gryp- en servomotor gereeld vir tekens van slytasie of skade.
• Kontroleer pneumatiese lyne en verbindings vir lekkasies.
2. Smering:
• Smeer bewegende onderdele volgens die aanbevelings van die vervaardiger om slytasie te verminder.
Probleemoplossing van algemene kwessies
1. Gripper wanfunksionering:
• Kontroleer die lugdruk en die werking van die magneetklep.
• Inspekteer die gryp na meganiese kwessies of obstruksies.
2. Servo -motorprobleme:
• Verifieer elektriese verbindings en beheerderinstellings.
• Kyk of oorbelasting of enkode -foute.
Voorbeeld opstelling
1. komponente:
• Pneumatiese gryp: Parallel gryp met 'n grypkrag van 30 N en 'n beroerte van 20 mm.
• Servo -motor: Rotary Servo -motor met 'n wringkrag van 2 nm en 'n enkodeeroplossing van 2048 PPR.
• Beheerstelsel: PLC met bewegingsbeheervermoëns.
2. Installasie:
• Monteer die gryp op die servomotor se flens met M4 -skroewe.
• Koppel die pneumatiese lyne aan die gryp- en magneetkleppe aan die lugtoevoer.
• Draad die servomotor aan die PLC en verbind terugvoersensors.
3. Konfigurasie:
• Gebruik die sagteware van die servo -motor om die snelheid op 500 r / min en posisiebeperkings te stel.
• Programmeer die PLC om die Gripper met 'n vertraging van 0,5 sekondes te aktiveer vir gryp en vrystelling.
4. Toetsing:
• Beweeg die gryp handmatig om gladde werking te verseker.
• Begin 'n toetssiklus om sinchronisasie en akkuraatheid in die hantering van botteldoppies te verifieer.
Deur hierdie stappe te volg, kan u 'n pneumatiese gripper effektief met 'n servomotor in 'n botteldophanteringstelsel integreer, wat presiese en betroubare werking verseker.
