پلاستیک برنجی از جنس استنلس استیل یک لمسی پنوماتیک لمسی

اتصالات پنوماتیک اجزای مهم در سیستم های پنوماتیک است که برای اتصال بخش های لوله ها ، لوله ها و شیلنگ ها در سیستم های هوای فشرده استفاده می شود. این اتصالات اتصالات ایمن را تضمین می کند و به مدیریت جریان و جهت هوا در سیستم کمک می کند. آنها برای تحمل فشارهای زیاد طراحی شده اند و به طور معمول بسته به کاربرد و محیط ، از مواد بادوام مانند برنج ، فولاد ضد زنگ یا پلاستیک ساخته می شوند.

ویژگی های کلیدی اتصالات پنوماتیک:

1. مواد:

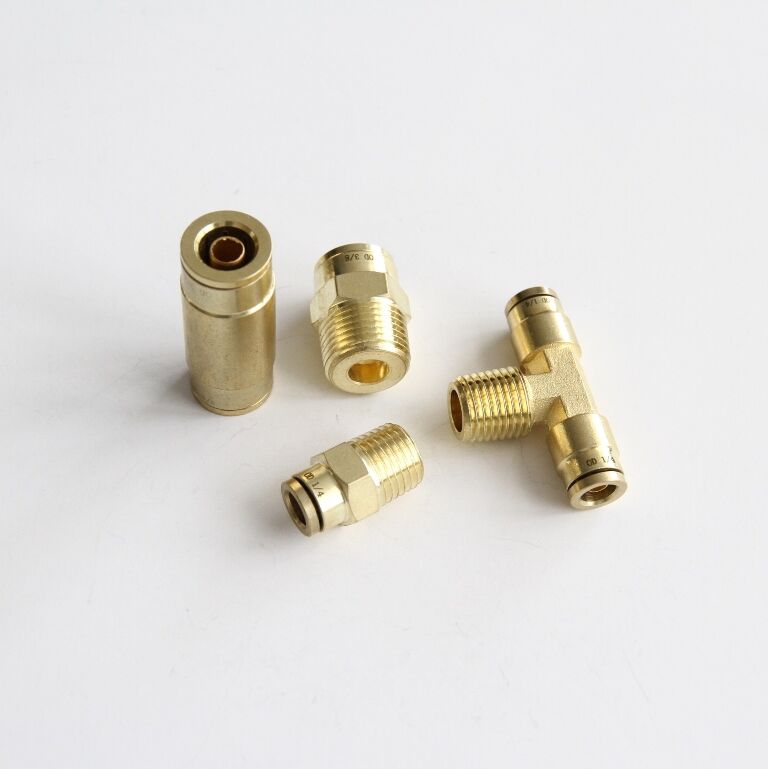

• برنج: معمولاً به دلیل مقاومت در برابر خوردگی و انعطاف پذیری آن استفاده می شود.

• فولاد ضد زنگ: در برنامه هایی که نیاز به مقاومت و مقاومت بیشتری در برابر گرما و مواد شیمیایی دارند ، ترجیح داده می شود.

• پلاستیک: اغلب در محیط های کم فشار یا جایی که خوردگی مورد استفاده قرار می گیرد ، مورد استفاده قرار می گیرد.

2. انواع اتصال:

• اتصالات رشته ای: شامل NPT (لوله ملی Tapered) ، BSP (لوله استاندارد انگلیس) و موضوعات متریک برای پیچاندن به درگاه های نخ مربوطه.

• اتصالات فشار به اتصال (یا اتصال سریع): اجازه اتصال بدون ابزار را می دهد ، جایی که یک لوله به سادگی برای اتصال ایمن به اتصالات فشار می یابد. اینها به دلیل سهولت در نصب و قطع ارتباط محبوب هستند.

• اتصالات خاردار: دارای یک یا چند میله است که به داخل شیلنگ یا لوله می چسبند. آنها به طور معمول با یک گیره ایمن هستند.

مهر و موم:

• نوار Teflon یا درزگیرهای نخ مایع: برای جلوگیری از نشت هوا در اتصالات نخ استفاده می شود.

• حلقه های O و واشر: برای اطمینان از اتصالات هوایی ، یک مهر و موم را در اتصال سریع و سایر انواع اتصالات تهیه کنید.

4. شکل و تنظیمات:

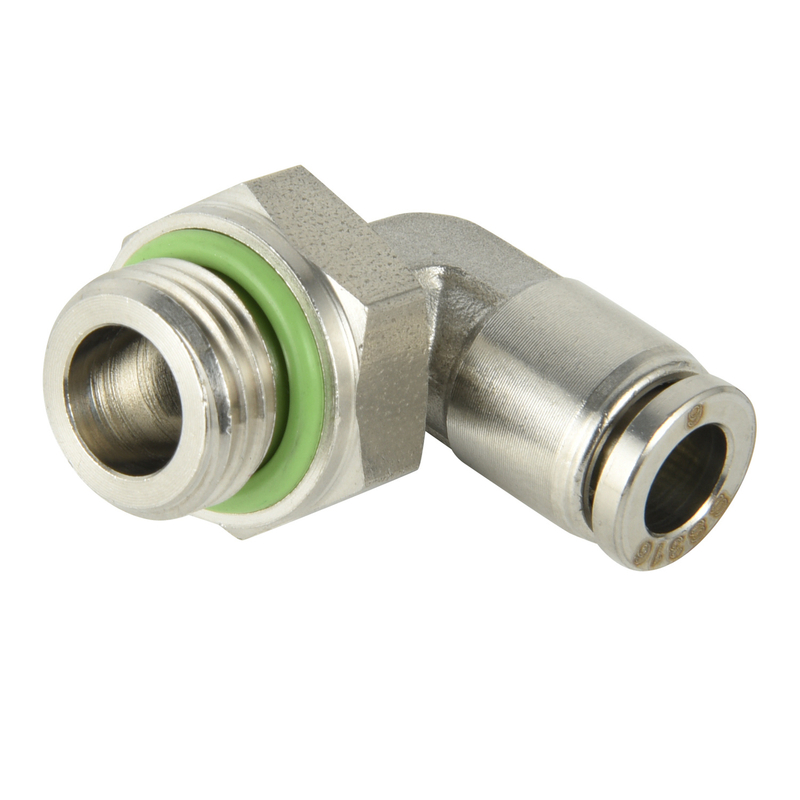

• آرنج: جهت لوله یا شیلنگ را با زوایای مختلف (مانند 45 درجه یا 90 درجه) تغییر دهید.

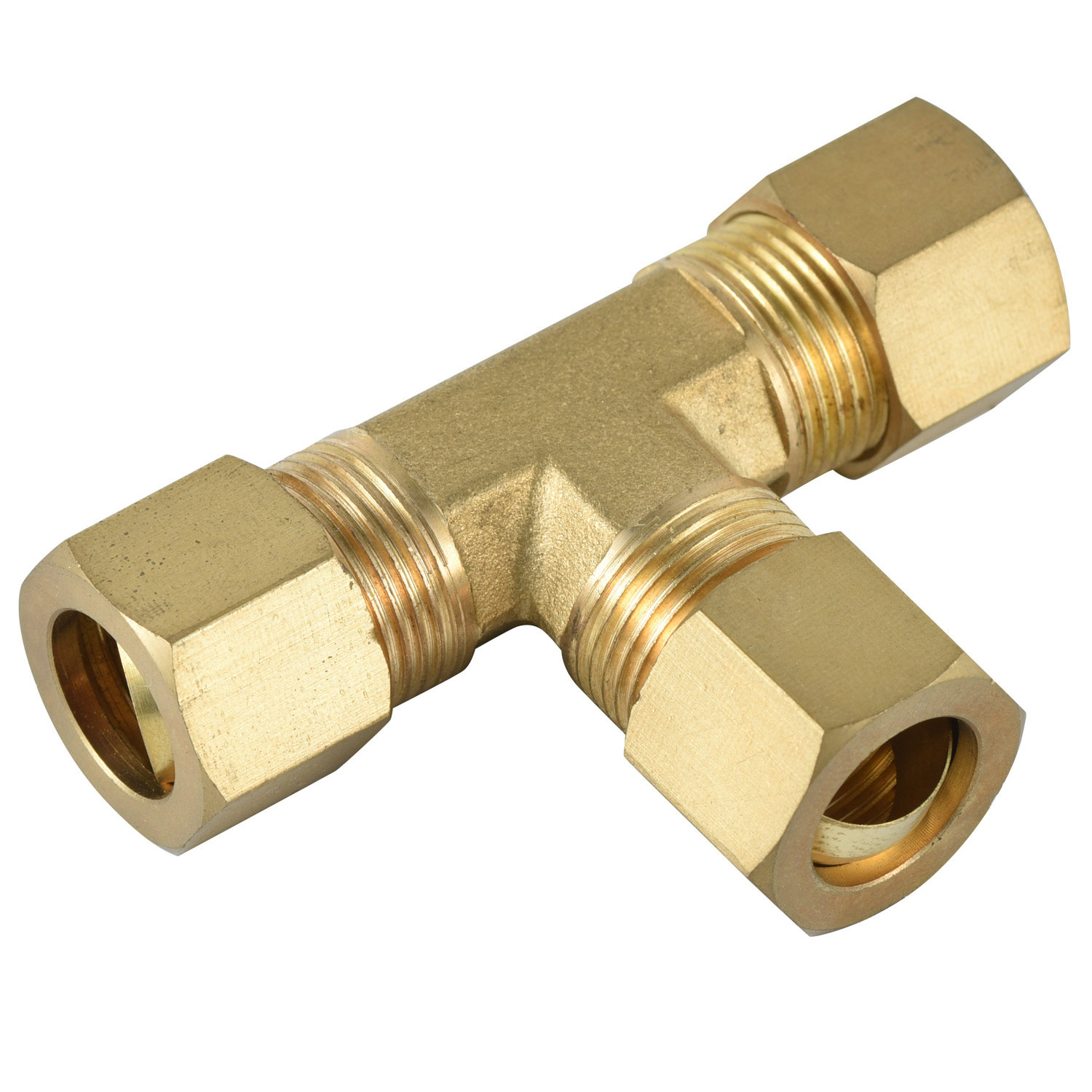

• TEES: تقسیم به دو جهت یا ترکیب جریان از دو جهت به یک.

• اتصالات مستقیم: دو لوله یا شیلنگ را مستقیماً وصل کنید.

• کاهش دهنده ها: لوله های قطر مختلف را وصل کنید.

• مانیفولد: یک ورودی را به چندین خروجی تقسیم کنید.

برنامه های کاربردی اتصالات پنوماتیک:

• اتوماسیون صنعتی: در سیستم های کنترل پنوماتیک برای فرآیندهای تولید استفاده می شود.

• صنعت خودرو: در خطوط مونتاژ خودرو و اتصالات ابزار پنوماتیک به کار رفته است.

• تجهیزات بهداشت و درمان: در دستگاه های دندانپزشکی و پزشکی با تکیه بر هوای فشرده یافت می شود.

• صنعت بسته بندی: در سیستم های پنوماتیک برای ماشین آلات مورد استفاده قرار می گیرد که پر کردن ، برچسب زدن و پوشش را انجام می دهد.

• سیستم های HVAC: به سیستم های مدیریت هوا برای گرمایش ، تهویه و تهویه مطبوع کمک کنید.

نکات نصب:

1. انتخاب مناسب مناسب: اطمینان حاصل کنید که متناسب با اندازه ، نوع و مشخصات مواد برای لوله و فشارهای عملیاتی شما مطابقت دارد.

2. نصب مناسب: دستورالعمل های سازنده را برای نصب و ایمن سازی اتصالات ، به ویژه عمق و روش درج لوله در اتصالات اتصال سریع دنبال کنید.

آزمایش نشت: همیشه نصب جدید را با آب صابون یا یک ردیاب نشت تجاری آزمایش کنید تا اطمینان حاصل شود که نشت هوا وجود ندارد.

نگهداری:

1. بازرسی های منظم: به طور مرتب علائم سایش ، مانند ترک یا نشت ، به ویژه در مناطقی با استرس مکانیکی بالا یا قرار گرفتن در معرض مواد شیمیایی خشن را بررسی کنید.

2. تعویض قطعات فرسوده: برای حفظ یکپارچگی سیستم و جلوگیری از خرابی ، هرگونه اتصالات آسیب دیده یا فرسوده را جایگزین کنید.

5. اتصالات را تمیز نگه دارید: اتصالات لوله و اتصالات را در حین نصب عاری از زباله و خاک نگه دارید تا از نشت آینده جلوگیری کنید و از عملکرد بهینه اطمینان حاصل کنید.
