پاور یونیت هیدرولیک چیست و چگونه کار می کند؟

در حالی که فیزیک اساسی قدرت سیال ثابت می ماند، تقاضاهای صنعتی در سیستم های هیدرولیک مدرن به طور چشمگیری تغییر کرده است. مدیران کارخانه و مهندسان طراحی دیگر فقط به دنبال نیروی خام نیستند. آنها به طور فعال کارایی سیستم، ردپای تسهیلات و قابلیت پیش بینی نگهداری را ارزیابی می کنند. تاسیسات مدرن نیاز به عملکرد قابل اعتماد بدون اتلاف انرژی بیش از حد دارند.

الف واحد برق هیدرولیک به عنوان محرک اصلی برای کاربردهای سنگین عمل می کند. با این حال، مشخص کردن واحد مناسب مستلزم درک عمیق مبادلات بین قدرت سیال متمرکز و معماری‌های غیرمتمرکز است. انتخاب راه اندازی اشتباه باعث ایجاد گلوگاه های عملیاتی شدید می شود. برای اطمینان از طول عمر، باید سیستم را با مشخصات بار دقیق خود مطابقت دهید.

این راهنما مکانیک های عملکردی HPU ها را تجزیه می کند. ما آنها را با جایگزین های یکپارچه مدرن مقایسه می کنیم. همچنین معیارهای اولیه برای ارزیابی و فهرست کوتاه سیستم های قدرت سیال برای کاربردهای صنعتی را خواهید آموخت. با درک این عناصر اصلی، می توانید یک سیستم مکانیکی بسیار انعطاف پذیر طراحی کنید.

خوراکی های کلیدی

• هسته عملیاتی: یک HPU انرژی مکانیکی یا الکتریکی را به نیروی سیال تبدیل می کند و اجزای پایین دستی مانند سیلندر هیدرولیک یا موتور هیدرولیک را برای انجام کار با نیروی بالا هدایت می کند.

• هم افزایی اجزا: قابلیت اطمینان به تطابق دقیق محرک اصلی، نوع پمپ، سیستم فیلتراسیون و قابلیت های مدیریت حرارتی با چرخه کاری خاص بستگی دارد.

• تغییرات معماری: ارزیابان باید به طور فزاینده ای HPU های متمرکز سنتی را در برابر جایگزین های مستقل مانند محرک هیدرولیک یکپارچه برای برنامه هایی که به ردپاهای کوچکتر و نقاط نشتی کمتر نیاز دارند، وزن کنند.

• واقعیت مشخصات: اندازه بیش از حد یک HPU منجر به اتلاف انرژی مزمن و گرمای بیش از حد می شود، در حالی که اندازه کمتر باعث خرابی زودرس قطعه می شود.

عملکرد اصلی و ارزش عملیاتی واحدهای برق هیدرولیک

عملیات صنعتی اغلب به چگالی توان بسیار زیادی نیاز دارد. سیستم های صرفاً مکانیکی یا الکتریکی همیشه نمی توانند نیروی عظیم و قابل کنترل در یک فضای محدود ایجاد کنند. موتورهای الکتریکی استاندارد زمانی که برای تولید گشتاور شدید مورد نیاز است، از نظر فیزیکی حجیم می شوند. آنها همچنین تحت بارهای متوقف شده به سرعت بیش از حد گرم می شوند. برای پر کردن موثر این شکاف به نیروی سیال نیاز دارید.

الف واحد قدرت هیدرولیک به عنوان ضربان قلب مستقل یک سیستم قدرت سیال عمل می کند. سیال تحت فشار را تولید، تنظیم و تحویل می دهد. این سیال از طریق شبکه های لوله کشی قوی حرکت می کند. در نهایت محرک های خطی یا چرخشی راه دور را به طور قابل اعتمادی هدایت می کند. این واحد بدون توجه به نوسانات بار جزئی، تحویل فشار ثابت را تضمین می کند.

تولید سنگین، تجهیزات ساخت و ساز سیار، پشتیبانی زمینی هوافضا و کاربردهای دریایی به شدت به این سیستم ها متکی هستند. توزیع متمرکز نیرو در هنگام کار با چندین ابزار به طور همزمان ضروری است. هنگام رانندگی با یک کنترل بزرگ و از راه دور به همان اندازه حیاتی است سیلندر هیدرولیک در کف کارخانه یک واحد قوی جایگزین نیاز به ده ها موتور الکتریکی محلی می شود. این ادغام به طور قابل توجهی معماری تسهیلات را ساده می کند.

چگونه کار می کند: زنجیره اجزا و نقاط شکست

درک یک واحد نیرو مستلزم نگاهی فراتر از محفظه فولادی است. هر واحد متکی به زنجیره ای محکم از اجزای مکانیکی است. یک پیوند ضعیف تنها کل سیستم سیال را به خطر می اندازد. ارزیابان باید این قطعات را به دقت بررسی کنند تا از حداکثر قابلیت اطمینان اطمینان حاصل کنند.

1. پرایم موور (موتور یا موتور الکتریکی): به عنوان منبع انرژی اولیه عمل می کند. شما باید اسب بخار موتور را با حداکثر جریان پمپ و فشار مورد نیاز مطابقت دهید. تطبیق دقیق از توقف جلوگیری می کند. همچنین از مصرف بیش از حد انرژی در حین اوج اسپک های عملیاتی جلوگیری می کند.

2. پمپ هیدرولیک (دنده ای، پره ای یا پیستونی): پمپ انرژی مکانیکی را به جریان سیال تبدیل می کند. پمپ های دنده ای دوام عالی را برای فشارهای پایین تر ارائه می دهند. آنها به خوبی در برابر آلودگی جزئی مقاومت می کنند. برعکس، پمپ های پیستونی برای کاربردهای فشار بالا اجباری می شوند. آنها راندمان جابجایی متغیر را ارائه می دهند اما به سیال فوق العاده تمیز نیاز دارند.

3. مخزن (مخزن): مخزن سیال هیدرولیک را ذخیره می کند. به طور بحرانی، همچنین به عنوان محفظه حرارتی اولیه و محفظه هوادهی عمل می کند. بافل های داخلی سرعت مایع را کاهش می دهند. این امر به حباب های هوای محبوس شده اجازه می دهد تا فرار کنند و خاک سنگین ته نشین شود. اندازه‌گیری معمولاً دو تا سه برابر گالن پمپ در دقیقه (GPM) است. این نسبت پایداری حرارتی کلی را دیکته می کند.

4. فیلتراسیون و تهویه مایعات: فیلترها به عنوان دفاع خط مقدم در برابر آلودگی عمل می کنند. آلودگی همچنان عامل اصلی خرابی هیدرولیک است. شما باید مکان یابی فیلترها را به دقت برنامه ریزی کنید. مهندسان در مورد قرار دادن آنها در خط برگشت در مقابل خط فشار بحث می کنند. محیط های شدید همچنین به مدارهای خنک کننده یا گرمایش فعال برای حفظ ویسکوزیته سیال پایدار نیاز دارند.

5. سوپاپ و منیفولد: شیرها جریان و فشار سیال را هدایت و محدود می کنند. بلوک های منیفولد سفارشی این شیرها را در یک تکه فلز ماشینکاری شده یکپارچه می کنند. آنها لوله کشی خارجی را به میزان قابل توجهی کاهش می دهند. این ادغام با موفقیت نقاط نشت احتمالی را کاهش می دهد و افت فشار داخلی را محدود می کند.

HPU های متمرکز در مقابل سیستم های الکتروهیدرولیک غیرمتمرکز

تیم های مهندسی با یک انتخاب بزرگ معماری روبرو هستند. آنها باید بین تولید برق سیال به صورت مرکزی یا محلی تصمیم بگیرند. هر دو رویکرد دارای مزایای مهندسی متمایز و معایب محیطی متمایز هستند.

HPU های متمرکز سنتی چندین محرک را به طور موثر هدایت می کنند. آنها به راحتی صدا و گرما را از منطقه کار اولیه جدا می کنند. آنها همچنین قدرت بسیار مقیاس پذیر را برای گسترش امکانات ارائه می دهند. با این حال، آنها به شیلنگ های گسترده و لوله کشی سخت نیاز دارند. لوله های طولانی در برابر آلودگی سیال در سطح سیستم آسیب پذیر هستند. پیچیدگی نصب به طور قابل توجهی بیشتر است و نیاز به لوله‌کشان تخصصی و روش‌های شستشوی گسترده دارد.

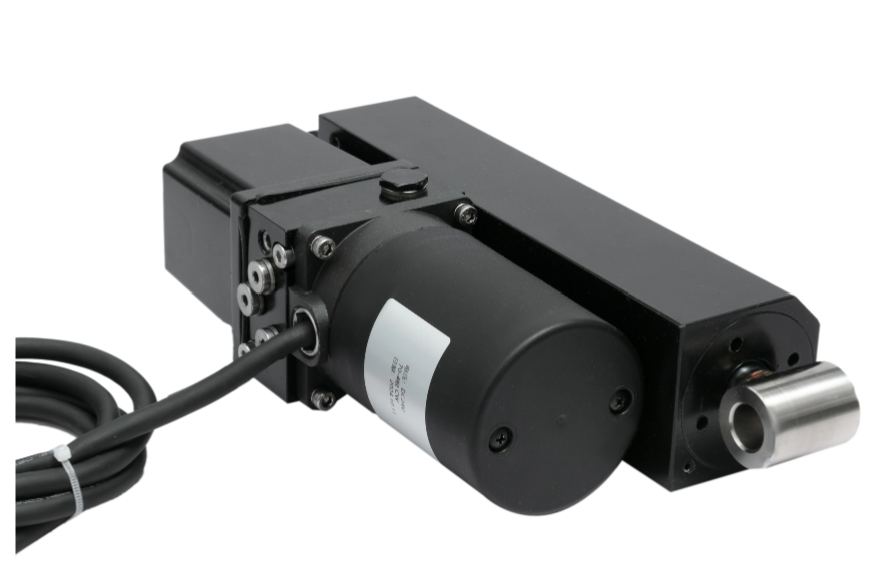

برای کاربردهای تک محوری یا راه دور، مهندسان به طور فزاینده ای به سمت تمرکززدایی می روند. آنها اغلب سیستم های مرکزی بزرگ را با یک جایگزین می کنند محرک خطی الکترو هیدرولیک یا یک محرک هیدرولیک یکپارچه.

این جایگزین های مدرن موتور، پمپ، مخزن و سیلندر را در یک واحد مهر و موم شده بسته بندی می کنند. آنها مسیریابی شیلنگ پیچیده را به طور کامل حذف می کنند. آنها خطرات نشت محیطی را در کف کارخانه به شدت کاهش می دهند. علاوه بر این، آنها یکپارچه سازی سیستم کنترل را از طریق رابط های الکتریکی استاندارد ساده می کنند. زمانی که محدودیت های ردپای تسهیلات سخت گیرانه باقی بماند، آنها یک جایگزین قانع کننده ارائه می دهند.

مقایسه معماری سیستم

ابعاد ارزیابی بحرانی برای تعیین یک HPU

تعیین یک سیستم قدرت سیال نیاز به محاسبات ریاضی دقیق دارد. حدس و گمان منجر به خرابی فاجعه بار سیستم یا اتلاف عظیم انرژی می شود. شما به یک چارچوب دقیق برای بررسی فروشندگان و همسو کردن ویژگی های سخت افزاری با نتایج عملیاتی خاص خود نیاز دارید.

• الزامات بار و سرعت (جریان و فشار): شما باید پارامترهای فشار دقیق را برای برآورده کردن نیازهای دقیق نیرو ایجاد کنید. برای رسیدن به سرعت گسترش سیلندر مورد نظر، باید دبی صحیح را تعیین کنید. برآورد این معیارها بر اساس مشخصات تاریخی یک خطر بزرگ است. اغلب منجر به سیستم های بزرگ و بسیار ناکارآمد می شود. همیشه بار فیزیکی واقعی را محاسبه کنید.

• مشخصات چرخه وظیفه: شما باید بین عملیات پیوسته و متناوب تفاوت قائل شوید. واحدی که دائماً کار می کند گرمای قابل توجهی تولید می کند. سیستم‌هایی که چرخه‌های کاری بسیار متغیر را مدیریت می‌کنند، درایوهای فرکانس متغیر (VFD) را توجیه می‌کنند. همچنین ممکن است پمپ های جابجایی متغیر را مشخص کنید. این فناوری‌ها مصرف انرژی را با شماره‌گیری جریان برگشتی در زمان بی‌کار بودن دستگاه به حداقل می‌رسانند.

• محدودیت های محیطی و انطباق: محیط های عملیاتی انتخاب جزء را دیکته می کنند.

  • درجه حرارت شدید: محیط های سرد روغن را غلیظ می کند و باعث حفره شدن پمپ می شود. محیط های گرم روغن را نازک می کند و روغن کاری را کاهش می دهد. شما اغلب به مهر و موم های تخصصی یا بخاری ها و خنک کننده های مایع فعال نیاز دارید.

  • محدودیت‌های صوتی: پمپ‌های دنده استاندارد صداهای بلند و ناله تولید می‌کنند. استانداردهای ایمنی محل کار اغلب به پمپ های پره ای کم صدا یا محفظه های اختصاصی میرایی صدا نیاز دارند.

  • سیال مورد نیاز: صنایع سنگین گاهی سیالات مقاوم در برابر آتش یا زیست تخریب پذیر را الزامی می کنند. این سیالات تخصصی به شدت سازگاری مواد مهر و موم را دیکته می کنند. مهر و موم استاندارد نیتریل ممکن است در صورت قرار گرفتن در معرض مایعات مصنوعی نادرست حل شود.

ریسک های پیاده سازی و واقعیت های عملیاتی

تهیه واحد فقط نیمی از چالش مهندسی را حل می کند. واقعیت های پس از خرید اغلب موفقیت واقعی نصب را تعیین می کند. شیوه های ضعیف پذیرش و نادیده گرفته شدن بار تعمیر و نگهداری به سرعت سخت افزار ممتاز را از بین می برد.

نصب و راه اندازی خطر شدید آلودگی اولیه را به همراه دارد. براده های فلزی لوله های تازه بریده شده به راحتی وارد جریان سیال می شود. این خرده های میکروسکوپی تحمل پمپ های داخلی را در عرض چند ساعت از بین می برند. پروتکل های شستشوی مناسب کاملاً غیرقابل مذاکره هستند. آزمایش‌های دقیق راه‌اندازی اعتبار گارانتی طولانی‌مدت و عملکرد روزانه قابل اعتماد را تضمین می‌کند. تاسيسات قبل از راه اندازي موتور اوليه بايد استانداردهاي سيال پاكيزگي تاييد شده ISO را درخواست كنند.

قابلیت اطمینان بلندمدت تا حد زیادی توسط مدیریت دقیق سیالات هدایت می شود. بسیاری از اپراتورها توان سیال را به عنوان یک فناوری 'تنظیم و فراموش کردن' می دانند. این طرز فکر شکست را تضمین می کند. تأسیسات باید متعهد به تجزیه و تحلیل معمول سیال باشند. آنها باید به موقع و بر اساس برنامه تعویض فیلتر را انجام دهند. نظارت حرارتی مداوم از خرابی فاجعه بار پمپ جلوگیری می کند. روغنی که به طور مداوم بالاتر از پارامترهای معمولی است، از نظر شیمیایی تجزیه می شود و لجن مضر ایجاد می کند.

ناکارآمدی انرژی نشان دهنده یک بار عملیاتی پنهان است. سیستم های نامناسب دائماً سیال اضافی را روی یک شیر تخلیه دور می زنند. این عمل انرژی مکانیکی را مستقیماً به گرمای تلف شده تبدیل می کند. به شدت از زیرساخت های برقی شما مالیات می گیرد. همچنین برای تثبیت دمای روغن به سیستم های خنک کننده بزرگ و تشنه انرژی نیاز دارد. منطق فهرست کوتاه باید کارایی کلی سیستم را در اولویت قرار دهد. ارزیابان باید به شدت روی نسبت دقیق ورودی الکتریکی به خروجی مکانیکی واقعی تمرکز کنند.

نتیجه گیری

درک نحوه عملکرد یک سیستم هیدرولیک تنها به عنوان اولین قدم عمل می کند. چالش مهندسی واقعی در اندازه گیری دقیق اجزای داخلی نهفته است. ما باید بارهای حرارتی و خطرات آلودگی مایعات را به دقت مدیریت کنیم. تصمیم گیری بین یک معماری متمرکز یا محرک های یکپارچه غیرمتمرکز در نهایت قابلیت اطمینان سیستم را تعریف می کند.

قبل از صدور RFQ، تیم های عملیاتی باید بار، سرعت، چرخه وظیفه و محدودیت های مکانی خاص خود را بررسی کنند. مستقیماً با یک مهندس کاربرد قدرت سیال درگیر شوید. این متغیرهای فیزیکی را در برابر راه حل های سنتی و الکترو هیدرولیک ترسیم کنید. این فرآیند دقیق، سیستمی را تضمین می‌کند که برای قابلیت اطمینان مطلق و حداکثر بازده عملیاتی بهینه شده است.

سوالات متداول

س: تفاوت بین یک واحد قدرت هیدرولیک و یک پمپ هیدرولیک چیست؟

پاسخ: پمپ صرفاً سیال را با تبدیل انرژی مکانیکی به جریان حرکت می دهد. واحد قدرت (HPU) به عنوان یک سیستم کامل و مستقل عمل می کند. این شامل پمپ، موتور الکتریکی که آن را به حرکت در می آورد، مخزن سیال و شیرهای تخصصی لازم برای کنترل ایمن کل مدار است.

س: چگونه اندازه صحیح یک واحد قدرت هیدرولیک را تعیین می کنید؟

A: اندازه گیری از محرک شروع می شود، مانند سیلندر. شما باید نیروی فیزیکی و سرعت دقیق مورد نیاز برای جابجایی بار خود را محاسبه کنید. این محاسبه فشار و دبی لازم سیستم را دیکته می کند. در نتیجه، جابجایی پمپ مورد نیاز، اسب بخار موتور و حداقل ظرفیت مخزن را دیکته می کند.

س: چه زمانی باید از یک محرک هیدرولیک یکپارچه به جای HPU استاندارد استفاده کنم؟

A: واحدهای یکپارچه زمانی که فضای فیزیکی به طور استثنایی محدود است به زیبایی کار می کنند. زمانی که برای جلوگیری از نشت مایع نیاز به حذف شیلنگ های هیدرولیک خارجی دارید، آنها عالی هستند. آنها همچنین در هنگام ارتقاء یک محور مکانیکی واحد به توان سیال در حالی که از زیرساخت های کنترل الکتریکی موجود استفاده می کنند، عالی هستند.
