Ang isang karaniwang maling kuru-kuro ay sumasalot sa industriya ng tuluy-tuloy na kapangyarihan. Maraming mamimili ang naghahanap ng a Hydraulic Power Unit vs Hydraulic Cylinder na paghahambing na parang nakikipagkumpitensya silang mga alternatibo. Sa katotohanan, bihira silang makipagkumpetensya. Ang mga ito ay magkakaugnay na mga bahagi na bumubuo ng isang sistema ng kapangyarihan ng likido. Ang power unit ay nagsisilbing 'puso' ng makina. Bumubuo ito ng mahahalagang daloy at presyon ng likido. Sa kabaligtaran, ang hydraulic cylinder ang nagsisilbing 'kalamnan.' Kino-convert nito ang tuluy-tuloy na enerhiya sa tumpak na linear na paggalaw.
Kapag pinagtatalunan ng mga inhinyero ang mga terminong ito, talagang nahaharap sila sa isang mas malalim na desisyon sa arkitektura. Dapat kang pumili sa pagitan ng pagbuo ng tradisyunal na split system o paggamit ng moderno, self-contained na solusyon. Ang mga tradisyunal na sistema ay umaasa sa mga sentralisadong bomba na nagtutulak ng likido sa pamamagitan ng mga hose patungo sa mga malalayong silindro. Pinagsasama ng mga modernong alternatibo ang mga elementong ito sa isang pakete. Sa gabay na ito, matututunan mo kung paano nakikipag-ugnayan ang mga bahaging ito. Mag-e-explore din kami kung kailan mas may saysay ang mga desentralisadong sistema para sa iyong natatanging mga kinakailangan sa aplikasyon.
Symbiotic Function: Ang mga HPU ay bumubuo ng haydroliko na presyon at daloy; ginagamit ito ng mga hydraulic cylinder upang lumikha ng mekanikal na puwersa at bilis.
Sizing Dependencies: Ang kapasidad ng puwersa ng cylinder ay idinidikta ng presyon ng HPU, habang ang bilis ng stroke nito ay umaasa sa daloy ng daloy ng HPU (GPM/LPM).
Ang Tunay na Alternatibo: Ang aktwal na punto ng pagpapasya para sa mga modernong inhinyero ay ang pagpili sa pagitan ng isang tradisyonal na sentralisadong HPU na nagmamaneho ng mga remote cylinder kumpara sa pag-deploy ng mga desentralisadong electro-hydraulic actuator.
Gastos kumpara sa Scalability: Ang mga sentralisadong HPU ay lubos na matipid para sa pagpapatakbo ng maramihang mga cylinder nang sabay-sabay, samantalang ang mga pinagsamang actuator ay nagbabawas ng mga panganib sa footprint at pagtagas para sa single-axis automation.
Upang magdisenyo ng isang mahusay na sistema, kailangan muna nating paghiwalayin ang fluid conditioning mula sa pisikal na actuation. Ang dalawang halves ng hydraulic equation na ito ay gumaganap ng iba't ibang tungkulin. Ang pag-unawa sa kanilang mekanikal na mga hangganan ay nakakatulong na maiwasan ang magastos na mga error sa pagtutukoy.
Ang Ang hydraulic power unit ay gumagana bilang sentralisadong mapagkukunan ng enerhiya para sa buong circuit. Hindi ito nagsasagawa ng anumang pisikal na pag-angat o pagtulak. Sa halip, ito ay nagkondisyon, nag-iimbak, at nagdi-pressure sa likido. Ang isang karaniwang yunit ay naglalaman ng ilang kritikal na sub-bahagi.
Prime Mover: Ang isang de-koryenteng motor o panloob na combustion engine ay nagbibigay ng rotational mechanical energy.
Hydraulic Pump: Ang bomba ay kumukuha ng likido mula sa tangke at itinutulak ito sa system. Idinidikta nito ang dami ng likido na inilipat bawat minuto.
Reservoir: Ang tangke ay nag-iimbak ng hydraulic fluid. Nagbibigay-daan ito sa mga bula ng hangin na makatakas at mapawi ang sobrang init.
Directional Control Valves: Ang mga manifold na ito ay nagruruta ng may presyon na likido sa mga tamang port sa mga panlabas na actuator.
Ang pangunahing tungkulin ng yunit na ito ay ang pagpapanatili ng mga tiyak na threshold ng presyon. Kung ang sistema ay humihingi ng 3,000 PSI upang ilipat ang isang mabigat na karga, ang power unit ay dapat na bumuo at mapanatili ang presyon na iyon nang tuluy-tuloy.
Ang silindro ay nagsasagawa ng pisikal na gawain. Tumatanggap ito ng may presyon na likido at isinasalin ito sa linear push o pull force. Ang panloob na konstruksyon ay mechanically straightforward ngunit nangangailangan ng mahigpit na machining tolerances.
Barrel: Ang matibay na panlabas na tubo ay humahawak ng likido sa ilalim ng matinding presyon.
Piston: Ang isang tumpak na makinang disc ay naghihiwalay sa mga panloob na silid. Ang pagtulak ng likido laban sa piston na ito ay bumubuo ng paggalaw.
Rod: Nakakonekta sa piston, ang baras ay umaabot sa labas ng bariles upang mag-interface sa mga panlabas na load.
Ang mga dalubhasang aplikasyon ay nangangailangan ng mga natatanging pagkakaiba-iba ng mekanismong ito. Halimbawa, ang heavy-duty na mobile equipment ay kadalasang nangangailangan ng multi-stage telescopic lifting. Ang mga inhinyero ay madalas na tumutukoy a TG oil cylinder para sa mga sitwasyong ito. Ang mga tukoy na cylinder na ito ay nagbibigay ng napakalaking puwersa ng pag-angat sa lubos na pinipigilan na mga retracted space. Mahusay sila sa mga dump truck at pang-industriya na elevator kung saan limitado ang espasyo ngunit sukdulan ang pangangailangan sa pagkarga.
Hindi mo maaaring tukuyin ang isang silindro nang hindi nalalaman ang mga kakayahan sa output ng iyong power unit. Ang dalawang bahagi ay nagbabahagi ng direktang dependency sa matematika. Ang pagbabago sa pinagmumulan ng kuryente ay agad na binabago ang pisikal na pagganap ng linear actuator.
Tinutukoy ng maximum operating pressure ng fluid power unit ang pisikal na pagkarga na maaaring ilipat ng silindro. Ang relasyon na ito ay umaasa sa ibabaw na lugar. Kapag ang may presyon na likido ay pumasok sa bariles, ito ay pumipindot sa ibabaw ng lugar ng piston. Ang mas mataas na presyon (PSI o Bar) ay nagbubunga ng mas mataas na linear na puwersa (Pounds o kilonewtons).
Kung ipares mo ang isang napakalaking silindro sa isang mahinang bomba, ang sistema ay titigil sa ilalim ng mabibigat na karga. Sa kabaligtaran, ang pagtutulak ng labis na presyon sa isang maliit na actuator ay nanganganib sa pagkabigo sa istruktura o mga pagbuga ng selyo. Dapat mong ihanay ang rating ng presyon ng system sa mga partikular na kinakailangan sa mekanikal na pagkarga.
Habang ang presyon ay nagdidikta ng lakas, ang daloy ng likido ay nagdidikta ng bilis. Ang dami ng likido na inilipat ng pump ay kumokontrol kung gaano kabilis ang pag-extend at pag-urong ng actuator. Sinusukat namin ang daloy na ito sa Gallons Per Minute (GPM) o Liters Per Minute (LPM).
Mabilis na pinupuno ng high-flow pump ang internal barrel chamber. Ang mabilis na pagpuno na ito ay nagtutulak sa piston pasulong sa mas mataas na bilis. Kung ang isang aplikasyon ay nangangailangan ng mabilis na mga oras ng pag-ikot, kailangan mo ng mas malaking pump displacement. Tandaan, ang pagpilit ng mataas na daloy sa mga makitid na port ay lumilikha ng labis na init. Dapat mong sukatin nang tama ang iyong mga hose at fitting upang mahawakan ang nais na bilis.
Ang patuloy na operasyon ay bumubuo ng makabuluhang thermal energy. Ang likidong ipinipilit sa masikip na mga balbula sa matataas na bilis ay natural na umiinit. Ang laki ng reservoir ay nagiging iyong pangunahing depensa laban sa sobrang init. Ang isang wastong laki ng tangke ay nagtataglay ng sapat na likido upang payagan ang thermal dissipation sa pagitan ng mga cycle. Kung patuloy kang magpapatakbo ng mga high-frequency cycle, ang hindi sapat na dami ng tangke ay magdudulot ng pagkasira ng likido. Ang degraded fluid ay sumisira sa pump bearings at nagpapabagal sa mga internal actuator seal.
System Performance Dependency Chart
Sukatan ng Output ng HPU |
Sukat ng Reaksyon ng Silindro |
Epekto sa Disenyo |
|---|---|---|
Operating Pressure (PSI/Bar) |
Push/Pull Force (Lbs/kN) |
Tinutukoy ang pinakamataas na timbang na kayang iangat ng system. |
Rate ng Daloy ng Fluid (GPM/LPM) |
Bilis ng Extension (Mga Pulgada/Seg) |
Tinutukoy ang cycle time para sa isang kumpletong mekanikal na paggalaw. |
Dami ng Reservoir (Gallon/Liter) |
Thermal Stability |
Pinipigilan ang sobrang pag-init ng likido sa panahon ng tuluy-tuloy na mga duty cycle. |
Ang modernong disenyo ng fluid power ay higit pa sa pagtutugma ng mga bomba sa mga sukat ng bore. Ngayon, nahaharap ang mga inhinyero sa isang natatanging pagpipilian tungkol sa arkitektura ng system. Dapat kang magpasya kung paano pisikal na iruruta at pamahalaan ang iyong fluid power. Ang desisyong ito ay lubos na nakakaapekto sa pagpapanatili, footprint, at pagiging kumplikado ng pag-install.
Ang tradisyonal na diskarte ay naghihiwalay sa pagbuo ng likido mula sa pisikal na paggalaw. Nag-i-install ka ng malaki at sentralisadong power unit sa isang nakalaang lokasyon. Pagkatapos ay iruruta mo ang mga flexible hose at matibay na linya ng bakal sa iba't ibang actuator na ipinamahagi sa buong makina.
Pinakamahusay para sa:
Multi-axis system na nangangailangan ng mga naka-synchronize na paggalaw.
Mabibigat na mobile equipment tulad ng mga excavator o crane.
Malaking pang-industriya na stamping press.
Mga kapaligiran kung saan ang matinding vibration ay maaaring makapinsala sa pinagsama-samang electronics.
Ang arkitektura na ito ay nakasentro sa iyong mga punto ng pagpapanatili. Maaari mong suriin ang mga antas ng likido, baguhin ang mga filter, at suriin ang de-koryenteng motor mula sa isang lokasyon. Gayunpaman, nangangailangan ito ng malawak na pagtutubero. Ang pagpapatakbo ng mahabang hose ay nagpapataas ng panganib ng pagbaba ng presyon at pagtagas ng likido.

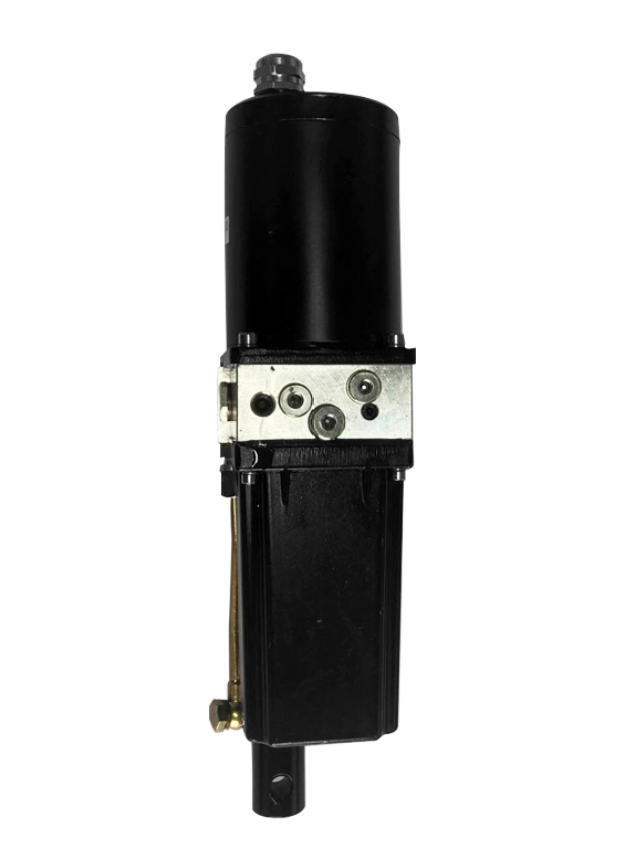

Mabilis na tinatanggap ng industriya ang mga desentralisadong arkitektura. An Ang electro-hydraulic actuator ay kumakatawan sa paglilipat na ito nang perpekto. Gumagana ito bilang isang compact, hybrid na aparato. Pinagsasama ng tagagawa ang isang micro-pump, isang maliit na reservoir, mga control valve, at ang cylinder mismo sa isang self-contained footprint.
Ang disenyong ito ay ganap na nag-aalis ng mga panlabas na hose. Magbibigay ka lang ng de-koryenteng kapangyarihan at mga signal ng kontrol nang direkta sa unit. Ang panloob na pump ay nagdadala ng likido pabalik-balik sa panloob na piston upang lumikha ng paggalaw.
Pinakamahusay para sa:
Malinis na kapaligiran sa pagmamanupaktura tulad ng pagpupulong ng medikal na aparato.
Ang mga application na limitado sa espasyo ay kulang sa puwang para sa isang sentral na tangke.
Mga single-axis na paggalaw kung saan ang pagruruta ng mga kumplikadong hydraulic na linya ay napakamahal.
Mga aplikasyon sa labas na nangangailangan ng mahigpit na pagsunod sa kapaligiran laban sa mga tapon ng likido.
Ang pagpili sa pagitan ng isang sentralisadong sistema at mga localized na actuator ay nangangailangan ng maingat na pagsusuri. Dapat mong suriin ang iyong partikular na kapaligiran sa pagpapatakbo. Iba't ibang industriya ang inuuna ang iba't ibang sukatan kapag nagdidisenyo ng automation.
Ang mga pagsasaalang-alang sa espasyo ay kadalasang nagdidikta sa iyong huling arkitektura. Ang mga tradisyunal na sistema ay nangangailangan ng malaking espasyo sa sahig. Ang gitnang tangke ay dapat manatiling naa-access para sa pagpapanatili. Higit pa rito, ang pagruruta ng matibay na mga linya ng bakal ay nangangailangan ng maingat na engineering. Dapat kang magdisenyo ng mga landas na nagpoprotekta sa mga hose mula sa abrasion at panlabas na pinsala.
Ang mga pinagsamang hybrid na yunit ay malulutas ang problemang ito. Sinasakop lamang nila ang pisikal na espasyo na kinakailangan para sa mismong katawan ng actuator. Inalis mo ang pangangailangan para sa sentralisadong pag-iimbak ng likido. Ang compact footprint na ito ay nagpapatunay na napakahalaga sa mga robotic cell at mahigpit na nakaimpake na mga disenyo ng mobile chassis.
Ang mga pagtagas ng likido ay kumakatawan sa isang pangunahing pananagutan. Sa mga tradisyunal na sistema, ang bawat koneksyon ng hose, fitting, at manifold block ay nagpapakilala ng potensyal na leak point. Ang patuloy na pag-vibrate ay lumuluwag sa mga kabit sa paglipas ng panahon. Ang mga materyales sa hose ay bumababa kapag nalantad sa UV light o malupit na kemikal. Ang pagpapanatili ng split system ay nangangailangan ng mahigpit na iskedyul ng inspeksyon upang maiwasan ang mga spill sa kapaligiran.
Ang mga self-contained na unit ay ganap na nagpapagaan sa panganib na ito. Itinatak ng mga tagagawa ang mga sistemang ito ng likido habang buhay. Dahil kulang ang mga ito sa mga panlabas na hose, ang panganib ng isang sakuna na pagsabog ng likido ay bumaba sa malapit sa zero. Tinitiyak ng selyadong disenyo na ito ang pagsunod sa pagpoproseso ng pagkain at kapaligirang pang-agrikultura.
Ang mga hadlang sa badyet ay lubos na nakakaimpluwensya sa mga pagpipilian sa arkitektura. Dapat nating ihambing ang upfront capital expenditure ng parehong approach. Ang mga sentralisadong sistema ay nag-aalok ng mahusay na economies of scale. Ang pagbili ng isang malaking de-koryenteng motor at pump para magpatakbo ng apat na karaniwang cylinder ay lubos na matipid. Ang incremental na halaga ng pagdaragdag ng ikalimang silindro ay nananatiling mababa. Magdagdag ka lang ng isa pang balbula at magpatakbo ng higit pang hose.
Sa kabaligtaran, ang pagbili ng apat na independiyenteng hybrid na yunit ay nagdadala ng mataas na halaga sa harap. Ang bawat unit ay naglalaman ng sarili nitong electric motor at precision pump. Gayunpaman, kung ang iyong makina ay nangangailangan lamang ng isang nakahiwalay na paggalaw, ang pagbili ng isang pinagsama-samang yunit ay makabuluhang mas mura kaysa sa pagbuo ng isang buong central power station para lang magpatakbo ng isang axis.
Ang matagumpay na pag-deploy ng fluid power ay nangangailangan ng foresight. Madalas na lumilitaw ang mga bahid sa disenyo sa panahon ng pag-install o mga maagang yugto ng pagsubok. Ang pag-unawa sa mga karaniwang pitfalls ay nakakatulong sa iyong tukuyin ang mas mahusay na hardware.
Ang kontaminasyon ng likido ay sumisira sa mga bahagi ng haydroliko nang mas mabilis kaysa sa anumang iba pang kadahilanan. Sa mga split system, ang paunang pagpupulong ay nagdudulot ng napakalaking panganib. Ang pagputol ng mga hose at threading fitting ay nagpapakilala ng mga metal shavings at debris sa circuit. Ang kontaminasyong ito ay direktang naglalakbay sa pump housing. Nasusukat nito ang mga panloob na gear at sinisira ang volumetric na kahusayan. Sinisira din nito ang mga pinong rod seal sa mga actuator.
Dapat mong i-flush nang husto ang mga tradisyonal na linya bago i-commissioning. Iniiwasan ng mga desentralisadong yunit ang panganib na ito. Dumating sila mula sa pabrika na pre-filled, selyadong, at sinubukan sa ilalim ng malinis na mga kondisyon ng silid.
Ang pagkakaroon ng kapangyarihan ay nagdidikta sa pagpili ng hardware. Ang malalaking sentralisadong yunit ay humihiling ng matatag na imprastraktura ng kuryente. Ang mga pang-industriya na bomba ay madalas na nangangailangan ng mabibigat na 3-phase na pagbaba ng kuryente. Dapat ka ring magdisenyo ng mga structural mounting pad. Ang mga high-flow pump ay bumubuo ng makabuluhang vibration. Kailangan mo ng mga isolation mount upang maiwasan ang pagkapagod sa istruktura.
Ang mga naka-localize na actuator ay nag-aalok ng mas madaling pagsasama. Marami ang tumatakbo sa karaniwang single-phase AC o low-voltage DC power. Maaari mong direktang isaksak ang mga ito sa mga kasalukuyang electrical network. Ang mga ito ay walang putol na pinagsama sa tabi ng mga karaniwang electric servo motors.
Ang mga hindi tugmang bahagi ay nakapipinsala sa pagganap ng system. Madalas na over-specify ng mga inhinyero ang pisikal na hardware para sa mga margin ng kaligtasan. Halimbawa, ang pagpili ng isang hindi kinakailangang napakalaking mekanismo ng pag-aangat ay nagsisiguro ng kaligtasan sa istruktura ngunit nangangailangan ng napakalaking dami ng likido. Kung ipapares mo ang napakalaking mekanismong ito sa isang katamtamang laki ng bomba, makakaranas ka ng matamlay na cycle.
Ang Bilis na Trap: Ang kulang sa pagtukoy sa kapasidad ng daloy ay sumisira sa production throughput. Itataas ng makina ang bigat, ngunit gagawin ito sa isang bahagi ng kinakailangang bilis.
Ang Heat Trap: Ang sobrang pagtukoy ng daloy ay nagtutulak ng labis na likido sa pamamagitan ng maliliit na directional valve, na nagbubunga ng matinding init at bumababa sa lagkit ng langis.
Ang Force Trap: Ang hindi natukoy na mga rating ng presyon ay nagdudulot ng mga stall ng system. Ang likido ay lalampas lamang sa relief valve sa halip na ilipat ang load.
Ang paglipat mula sa teorya patungo sa pagkuha ay nangangailangan ng isang sistematikong diskarte. Dapat mong isalin ang iyong mga pisikal na pangangailangan sa mga mekanikal na detalye.
Magsimula sa pamamagitan ng pagbibilang ng bawat natatanging linear na paggalaw na kailangan ng iyong makina. I-mapa ang kanilang mga lokasyon. Ang mga ito ba ay magkakadikit na magkakasama, o nagkakalat sa magkalayo? Gumamit ng isang simpleng panuntunan ng hinlalaki. Kung ang iyong makina ay nangangailangan ng maraming naka-synchronize na paggalaw, paboran ang isang sentralisadong pinagmumulan ng likido. Kung kailangan mo lamang ng isa o dalawang nakahiwalay na paggalaw, lubos na isaalang-alang ang pinagsamang hybrid unit.
Huwag kailanman mag-browse ng mga hardware catalog nang hindi muna itinatatag ang iyong matematika. Tukuyin ang ganap na maximum na puwersa ng pagtulak at paghila na kinakailangan para sa iyong aplikasyon. Salik sa pinakamasamang kaso ng alitan at bigat ng kargada. Susunod, tukuyin ang iyong kinakailangang cycle time. Ilang segundo ang kailangan mong ganap na i-extend at bawiin ang mekanismo? Ang dalawang numerong ito ang nagdidikta sa iyong kinakailangang presyon ng system at rate ng daloy.
Kasama sa fluid dynamics ang mga kumplikadong variable. Ang pagbaba ng presyon ay nangyayari sa mahabang pagtakbo ng hose. Nagbabago ang lagkit ng likido batay sa temperatura ng kapaligiran. Lubos naming inirerekumenda na makipag-ugnayan sa isang certified fluid power engineer bago i-finalize ang iyong bill ng mga materyales. Gumagamit sila ng espesyal na software upang magpatakbo ng mga eksaktong kalkulasyon sa bilis ng likido, thermal load, at kahusayan ng system.
Ang pinaghihinalaang debate sa pagitan ng mga pinagmumulan ng likido at mga actuator ay madaling malutas. Hindi sila nakikipagkumpitensya; nagtutulungan sila. Ang tunay na hamon sa engineering ay nakasalalay sa kung paano mo binubuo ang kanilang relasyon. Dapat mong iayon nang eksakto ang iyong pagbuo ng kuryente sa iyong mga kinakailangan sa pisikal na puwersa.
Unawain ang dependency: Ang iyong pinagmumulan ng kapangyarihan ay nagdidikta ng presyon at daloy. Ang iyong linear actuator ay gumagamit ng mga ito upang magdikta ng pisikal na puwersa at bilis.
Suriin ang iyong kapaligiran: Magpasya kung pinahihintulutan ng iyong aplikasyon ang mga panlabas na hose o humihingi ng selyadong, desentralisadong diskarte.
Pigilan ang mga maagang pagkabigo: Lubos na tumutok sa kontrol ng kontaminasyon at wastong pamamahala ng thermal sa yugto ng disenyo.
Kalkulahin bago bumili: Palaging itatag ang iyong maximum load at minimum na cycle time bago pumili ng mga laki ng hardware.
Ang iyong huling desisyon sa pagkuha ay ganap na nakasalalay sa arkitektura ng system. Sa pamamagitan ng maingat na pagsusuri sa mga hadlang sa footprint, mga kakayahan sa pagpapanatili, at kinakailangang scalability, bubuo ka ng isang mas maaasahan at mahusay na automated system.
A: Oo. Sa pamamagitan ng paggamit ng mga manifold at directional control valve, ang isang wastong sukat na sentral na yunit ay maaaring magpatakbo ng maraming mga cylinder. Maaaring i-sequence ng system ang mga ito nang isa-isa o i-drive ang mga ito nang sabay-sabay, kung ang pump ay nagbibigay ng sapat na kabuuang daloy.
A: Itugma ang pinakamataas na rating ng presyon ng power unit sa mga kinakailangan sa mabigat na load ng cylinder. Higit sa lahat, tiyaking ang fluid reservoir ay may sapat na volume upang ganap na mapalawak ang lahat ng teleskopiko na yugto nang sabay-sabay nang hindi kumukuha ng hangin sa pump.
A: Pumili ng pinagsamang actuator kapag kailangan mo ng matinding power density ng fluid mechanics ngunit kulang ang pisikal na espasyo para sa isang sentralisadong tangke. Mainam din ang mga ito kapag mahigpit na ipinagbabawal ng pagsunod sa kapaligiran ang panganib ng pagtagas ng hose.
