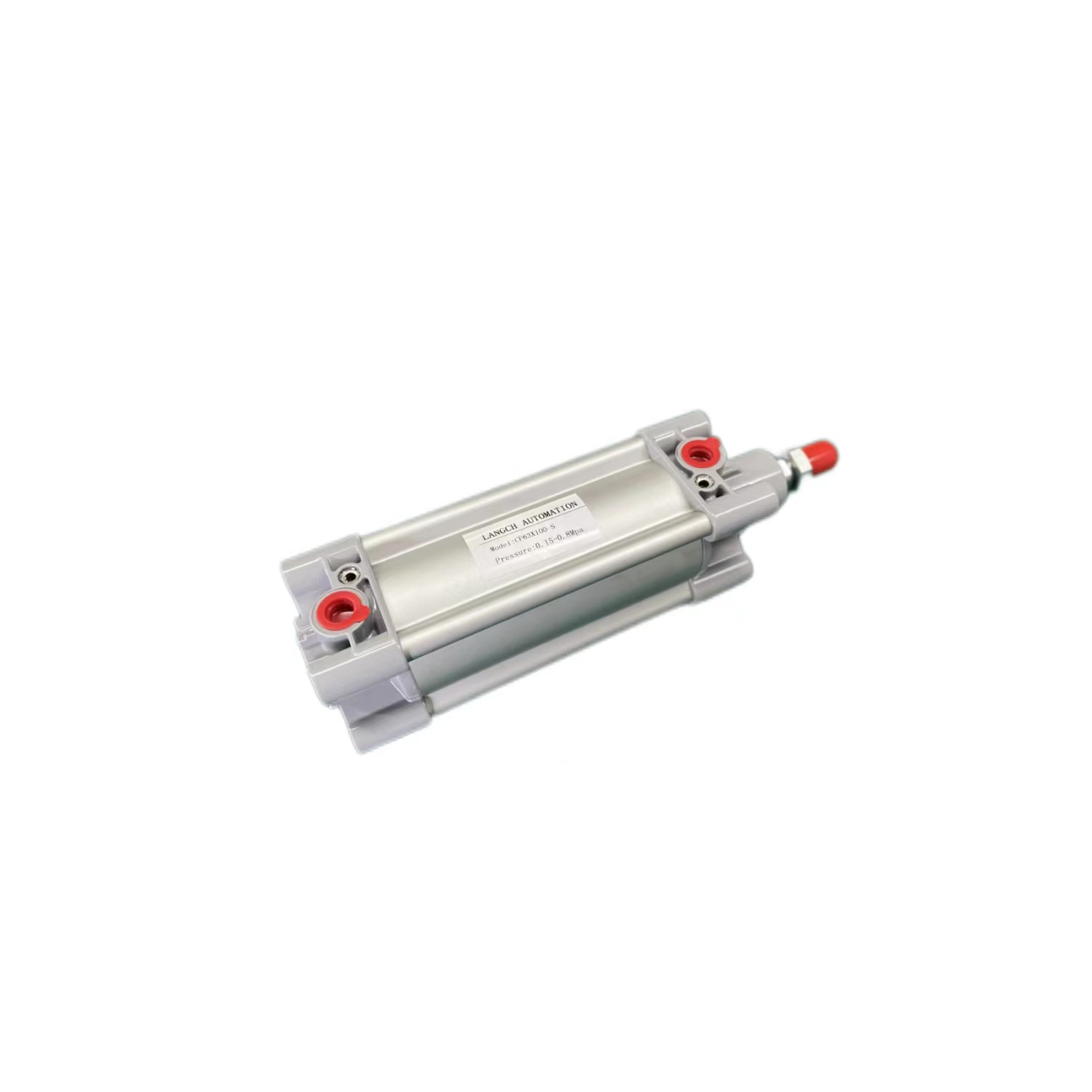

ISO 15552 pneumatski cilindar, prethodno poznat kao cilindar ISO 6431, vrsta je linearnog pokretača dizajniranog i standardiziranog za upotrebu u industrijskoj automatizaciji i strojevima. Standard ISO 15552 osigurava kompatibilnost i izmjenjivost ovih cilindara različitih proizvođača, čineći ih široko prihvaćenim u različitim industrijskim primjenama.
Ključne značajke
1. Standardizacija: ISO 15552 Standard određuje dimenzije, mogućnosti ugradnje i karakteristike performansi pneumatskih cilindara, osiguravajući da se mogu lako zamijeniti ili integrirati bez obzira na proizvođača.
2. Konstrukcija: Tipično izgrađena od materijala poput aluminija ili nehrđajućeg čelika za izdržljivost i otpornost na koroziju.
3. Dizajn dvostrukog djelovanja: Većina cilindara ISO 15552 dvostruko djeluje, što znači da koriste tlak zraka za produženje i povlačenje klipa, pružajući kontrolu nad oba smjera kretanja.
4. Podesiva jastuka: Mnogi modeli uključuju podesivo jastuk na kraju moždanog udara kako bi se smanjio udar i buka, poboljšavajući životni vijek cilindra i pripadajućih strojeva.
5. Raznolikost veličina provrta: Dostupno u širokom rasponu veličina provrta (unutarnji promjer cilindra) za prilagodbu različitih zahtjeva sile.
Komponente
1. cijev od cilindra: glavno tijelo cilindra na kojem se kreće klip.
2. Klip: Unutarnji dio koji se kreće naprijed -nazad u cijevi.
3. Klipna šipka: spojena na klip i proteže se iz cilindra kako bi se prenijela sila.
4. Krajnje poklopce: Zapečatite krajeve cijevi cilindra i uključuju luke za napajanje zraka i ispuh.
5. Brtve: Spriječite curenje zraka i osigurajte gladak rad.
6. Jastuk: Mehanizmi za apsorbiranje energije na kraju udara klipa.
Opcije ugradnje
ISO 15552 Cilindri dolaze s različitim standardiziranim mogućnostima montiranja kako bi se olakšala ugradnja u različitim aplikacijama. Uobičajeni stilovi montiranja uključuju:
• Nosač stopala: pomoću nogu pričvršćenih na tijelo cilindra.
• Prirubnica: prirubnica pričvršćena na jedan kraj cilindra.
• Clevis Mount: Bracket u obliku slova U koji omogućuje okretanje.
• Trunnion nosač: igle pričvršćene na tijelo cilindra radi postavljanja okretnog ugradnje.
Prijava
• Industrijska automatizacija: koristi se u montažnim linijama, robotikama i automatiziranim strojevima za linearno kretanje.
• Rukovanje materijalima: za pozicioniranje, podizanje i premještanje proizvoda ili materijala.
• Strojevi za pakiranje: Osigurava precizno i ponovljivo kretanje za procese pakiranja.
• Automobilska proizvodnja: U različitim fazama sastavljanja vozila i dijela proizvodnje.
• Obrada hrane i pića: u aplikacijama gdje su higijena i otpornost na koroziju kritične.
Prednosti
• Izmjenjivost: standardizirane dimenzije i opcije montiranja olakšavaju zamjenu ili integriranje cilindara različitih proizvođača.
• Svestranost: pogodno za širok raspon primjena zbog različitih veličina i mogućnosti montiranja.
• Trajnost: Izgrađena od snažnih materijala do izdržavanja industrijskih okruženja.
• Učinkovitost: Dizajn dvostrukog djelovanja omogućuje učinkovito i kontrolirano kretanje u oba smjera.
Održavanje
• Redovni pregled: provjerite propuštanje zraka, trošenje brtvila i pravilno funkcioniranje mehanizama za jastuk.
• Podmazivanje: Osigurajte odgovarajuće podmazivanje klipa i šipke kako biste smanjili trenje i trošenje.
• Kvaliteta zraka: Koristite čist, suhi zrak kako biste spriječili onečišćenje i koroziju unutar cilindra.
• Zamjena istrošenih dijelova: Zamijenite brtve i druge komponente po potrebi za održavanje performansi.
ISO 15552 Pneumatski cilindri su sastavni dijelovi u modernoj industrijskoj automatizaciji, pružajući pouzdana, standardizirana rješenja za linearne aplikacije za kretanje u različitim industrijama.
