Vodič za odabir pneumatskog cilindra: odabir prave vrste za vašu primjenu

Pneumatski cilindri ključne su komponente u mnogim industrijskim primjenama, osiguravajući potrebno kretanje za obavljanje zadataka u širokom spektru strojeva. Njihova svestranost i jednostavnost čine ih nezamjenjivima u područjima kao što su proizvodnja, automatizacija i transport. Međutim, odabir pravog pneumatskog cilindra za određenu primjenu može biti izazovan zbog različitih vrsta, veličina i dostupnih značajki. U ovom ćemo vodiču istražiti kritične čimbenike koje treba uzeti u obzir pri odabiru pneumatskog cilindra kako biste osigurali optimalne performanse i učinkovitost u svojim operacijama.

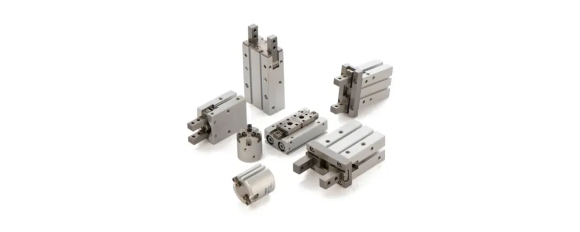

Razumijevanje pneumatskih cilindara

Prije nego što se upustite u proces odabira, bitno je razumjeti osnove pneumatski cilindri . Pneumatski cilindar je uređaj koji koristi komprimirani zrak za stvaranje linearnog gibanja. Ovo gibanje nastaje kada se zrak dovodi na jednu stranu cilindra, tjerajući klip da se pomiče i izvršava mehanički zadatak. Pneumatski cilindri naširoko se koriste u sustavima automatizacije za zadatke kao što su guranje, povlačenje, podizanje i prešanje.

Postoje različite vrste pneumatskih cilindara, od kojih je svaki prikladan za posebne primjene. Glavni tipovi uključuju cilindre s jednostrukim djelovanjem, cilindre s dvostrukim djelovanjem i cilindre bez poluge. Tip koji odaberete ovisit će o zahtjevima kretanja vaše aplikacije.

Vrste pneumatskih cilindara

Cilindri s jednostrukim djelovanjem:  Pneumatski cilindar s jednostrukim djelovanjem koristi komprimirani zrak za pomicanje klipa u jednom smjeru, dok se opruga koristi za vraćanje klipa u prvobitni položaj. Ovi se cilindri obično koriste u primjenama gdje je potrebno kretanje samo u jednom smjeru, a povratna sila je manje kritična.

• Primjene : Cilindri s jednostrukim djelovanjem obično se koriste u jednostavnim strojevima poput zatvarača vrata, gdje se klip treba produžiti, ali gravitacija ili opruga mogu vratiti klip u početni položaj.

Cilindri s dvostrukim djelovanjem:  Cilindri s dvostrukim djelovanjem dizajnirani su za korištenje komprimiranog zraka za pomicanje klipa u oba smjera — naprijed i natrag. Ovaj tip cilindra idealan je za primjene koje zahtijevaju precizniju kontrolu i veću silu u oba smjera.

• Primjene : Cilindri s dvostrukim djelovanjem često se nalaze u aplikacijama kao što su robotika, transportni sustavi i industrijski strojevi koji zahtijevaju kontinuirano kretanje u oba smjera, kao što su sustavi za rukovanje materijalom.

Cilindri bez poluge:  pneumatski cilindar bez poluge razlikuje se od tradicionalnih cilindara po tome što ne koristi klipnjaču za izvlačenje i uvlačenje. Umjesto toga, koristi pomični magnet ili kolica duž duljine cilindra, nudeći kompaktan dizajn i smanjene potrebe za prostorom.

• Primjene : Cilindri bez poluge idealni su za primjene gdje je prostor ograničen ili gdje su potrebni dugi hodovi bez izbočene klipnjače, kao što su automatizirane linije za sklapanje ili oprema za pakiranje.

Kompaktni cilindri:  Kompaktni cilindri su manjih dimenzija, ali nude sličnu snagu i performanse kao tradicionalni cilindri. Dizajnirane su da stanu u uske prostore, a istovremeno pružaju istu snagu i duljinu hoda.

• Primjene : Kompaktni cilindri često se koriste u aplikacijama gdje je prostor veliki, kao što je proizvodnja automobila, mali strojevi za sklapanje i robotika.

Čimbenici koje treba uzeti u obzir pri odabiru pneumatskog cilindra

Odabir pravog pneumatskog cilindra ovisi o nizu čimbenika specifičnih za vašu primjenu. Evo ključnih čimbenika koje treba uzeti u obzir:

Duljina hoda:  Duljina hoda je udaljenost koju klip prijeđe unutar cilindra. Ključno je odabrati cilindar s duljinom hoda koja odgovara zahtjevima vaše primjene. Prekratak hod ograničit će učinkovitost cilindra, dok predug hod može dovesti do izgubljene energije i smanjene učinkovitosti.

• Kako odrediti duljinu hoda : Izmjerite udaljenost koju klip treba prijeći da bi dovršio zadatak. Važno je uzeti u obzir sve potrebne dodatne pomake ili razmake kako bi se osiguralo da cilindar može obavljati potrebnu funkciju.

Veličina provrta cilindra:  Veličina provrta je unutarnji promjer cilindra. Izravno utječe na silu koju cilindar može generirati. Veća veličina provrta rezultirat će većom silom, dok će manji provrt proizvesti manju silu.

• Kako odabrati pravu veličinu provrta : Razmotrite silu potrebnu za svoju primjenu. Ako vam je potrebna veća sila za pomicanje ili podizanje tereta, odaberite cilindar s većim provrtom. Ako je primjena manje zahtjevna, može biti dovoljan manji provrt. Važno je uspostaviti ravnotežu između potrebne sile i raspoloživog prostora za cilindar.

Radni tlak:  Pneumatski cilindri rade pod stlačenim zrakom, a tlak pri kojem se zrak dovodi igra značajnu ulogu u radu cilindra. Visokotlačni sustavi mogu isporučiti više sile, ali mogu zahtijevati više energije i možda nisu prikladni za sve primjene.

• Kako odrediti radni tlak : Razmotrite tlačne mogućnosti vašeg zračnog kompresora i radne uvjete vašeg sustava. Ako vaša primjena zahtijeva veliku snagu, može biti potreban veći pritisak, ali ako je potrebna niža sila, niži pritisak može biti učinkovitiji.

Amortizacija:  Neki pneumatski cilindri imaju sustav amortizacije koji usporava klip kad dođe do kraja hoda. To pomaže u sprječavanju oštećenja cilindra i stroja apsorbiranjem udarca klipa koji udara o kraj cilindra.

• Zašto je amortizacija važna : amortizacija je osobito važna u primjenama koje uključuju kretanje velikom brzinom ili kada je potrebna precizna kontrola. Pomaže smanjiti habanje cilindra i sprječava iznenadne trzaje koji bi mogli oštetiti opremu.

Materijali cilindra:  Pneumatski cilindri izrađeni su od različitih materijala, uključujući aluminij, čelik i nehrđajući čelik. Materijal koji odaberete ovisit će o uvjetima okoline i zahtjevima vaše primjene. Na primjer, nehrđajući čelik često se koristi za preradu hrane ili druge primjene koje zahtijevaju visoku razinu higijene i otpornosti na koroziju.

• Odabir pravog materijala : Ako je vaša aplikacija u teškom okruženju (npr. visoka temperatura, vlaga ili izloženost kemikalijama), razmislite o cilindrima izrađenim od materijala otpornih na koroziju. Za lakše primjene, aluminij može biti dovoljan i isplativ.

Montaža cilindra:  Pneumatski cilindri dolaze s različitim opcijama montaže, kao što su prirubnica, podnožje, osovina i zakretni nosači. Vrsta montaže ovisit će o tome kako cilindar treba biti integriran u vaš sustav.

• Kako odabrati pravu vrstu montaže : Razmotrite smjer sile i kako će cilindar biti postavljen unutar stroja. Različite mogućnosti montaže omogućuju montažu cilindra u različitim orijentacijama, pružajući fleksibilnost u dizajnu i funkcionalnosti.

Vrijeme i brzina ciklusa:  Vrijeme ciklusa odnosi se na vrijeme potrebno da cilindar izvrši jedan puni pokret, dok se brzina odnosi na brzinu kojom se klip kreće. Cilindri velike brzine potrebni su za primjene koje zahtijevaju brzo, kontinuirano kretanje, poput montažnih linija ili strojeva za pakiranje.

• Optimiziranje vremena i brzine ciklusa : bitno je uzeti u obzir i potrebnu brzinu cilindra i radno okruženje. Neke primjene mogu zahtijevati manje brzine za preciznije pokrete, dok druge mogu trebati cilindre velike brzine za povećanje produktivnosti.

Okruženje i radni uvjeti:  Razmotrite radno okruženje pri odabiru pneumatskog cilindra. Hoće li cilindar biti izložen visokim temperaturama, vlazi, prašini ili kemikalijama? Ovi čimbenici mogu utjecati na životni vijek i performanse cilindra.

• Odabir za teška okruženja : Ako vaša primjena uključuje ekstremne uvjete, kao što su vanjska okruženja, visoka vlažnost ili izloženost kemikalijama, možda će vam trebati cilindar s posebnim brtvama, premazima ili materijalima za zaštitu od oštećenja.

Troškovi i proračun:  Iako je učinak kritičan, proračunska ograničenja također se moraju uzeti u obzir. Cilindri se značajno razlikuju u cijeni ovisno o njihovoj veličini, materijalu i značajkama.

• Usklađivanje učinka i cijene : Iako bi moglo biti primamljivo odlučiti se za najjeftiniju opciju, zapamtite da ulaganje u visokokvalitetni pneumatski cilindar može rezultirati boljom izvedbom, manjim troškovima održavanja i povećanom izdržljivošću tijekom vremena.

Zaključak

Odabir pravog pneumatskog cilindra za vašu primjenu zahtijeva pažljivo razmatranje nekoliko ključnih čimbenika, uključujući duljinu hoda, veličinu provrta, radni tlak i uvjete okoline. Razumijevanjem različitih vrsta pneumatskih cilindara i procjenom vaših specifičnih potreba, možete osigurati odabir najprikladnijeg cilindra za posao.

Odvojite vrijeme za analizu zahtjeva vaše primjene, kao što su željena sila, brzina i mogućnosti montaže, i odaberite cilindar koji će učinkovito ispuniti te zahtjeve. Upamtite da pravi pneumatski cilindar neće samo optimizirati performanse vašeg stroja, već će također poboljšati ukupnu produktivnost i dugovječnost vašeg sustava.
