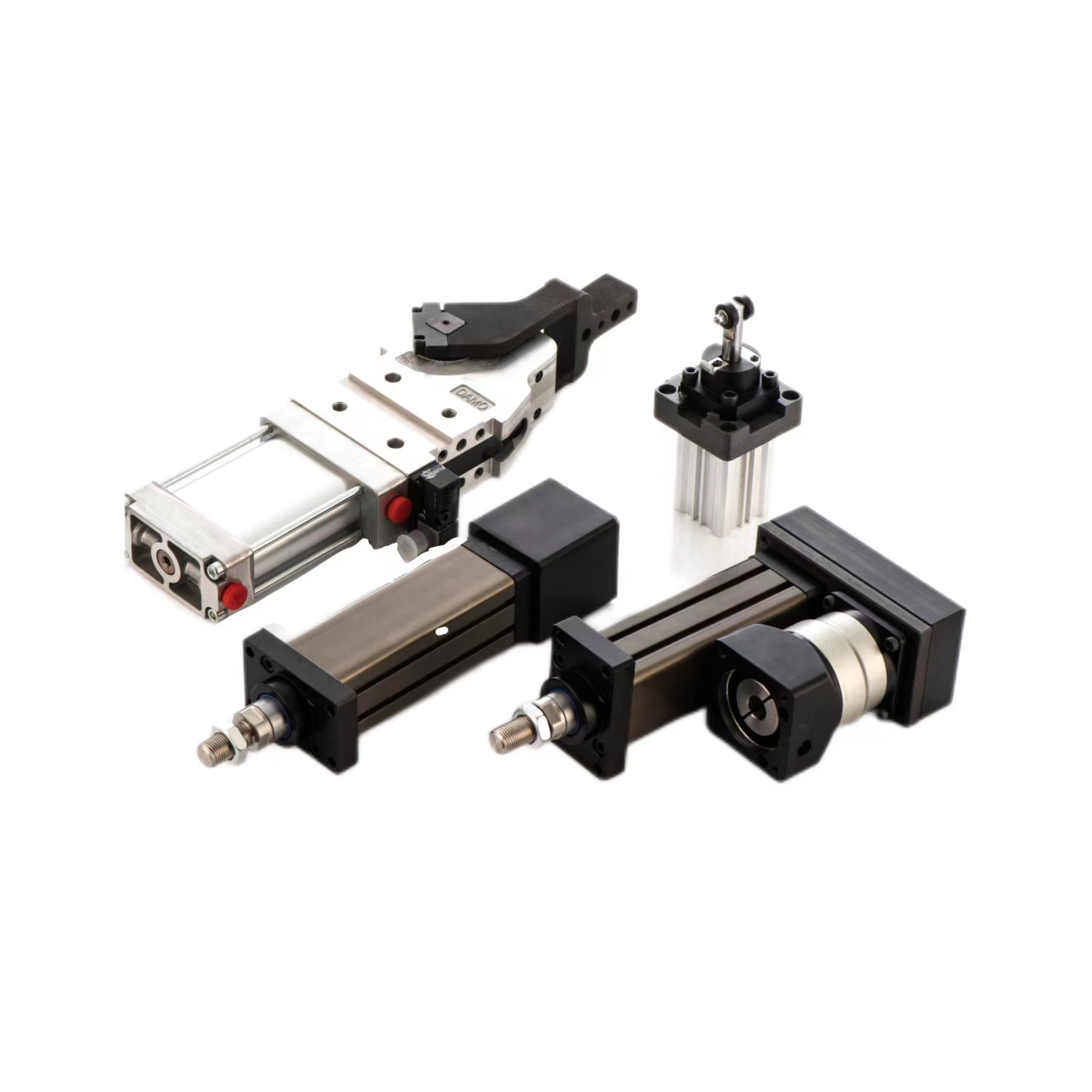

Пневматик цахилгаан хавчаар цилиндр нь үйлдвэрлэлийн автоматжуулалт, үйлдвэрлэлийн процесст гагнах, боловсруулах, угсрах, шалгах зэрэг үйл ажиллагааны явцад ажлын хэсгүүдийг найдвартай бэхлэх, бэхлэх зориулалттай идэвхжүүлэгчийн нэг төрөл юм. Эдгээр цилиндрүүд нь шахалтын хүчийг бий болгохын тулд шахсан агаарыг ашигладаг бөгөөд найдвартай, давтагдах гүйцэтгэлийг хангадаг.
Үндсэн шинж чанарууд ба бүрэлдэхүүн хэсгүүд
1. Цилиндрийн их бие: Дотоод эд ангиудыг байрлуулж, бүтцийн бүрэн бүтэн байдлыг хангана.
2. Поршений ба саваа: Поршений цилиндр дотор шахагдсан агаараар хөдөлдөг. Саваа нь бүлүүрээс гарч, хавчих механизмтай холбогддог.
3. Хавчаарын гар: Бэлдэцтэй биетээр холбогдож барих хавчаарын хэсэг. Үүнийг тодорхой програмуудад тохируулан өөрчилж болно.
4. Төгсгөлийн таг: Цилиндрийн битүүмжилсэн төгсгөлүүд нь агаарын хангамж, яндангийн портуудыг агуулдаг.
5. Битүүмжлэл ба холхивч: Агаар алдагдахаас сэргийлж, хөдөлж буй хэсгүүдийн хоорондох үрэлтийг багасгана.
6. Холбох бэхэлгээ: Цилиндрийг суурин байгууламж эсвэл машин механизмд бэхлэхэд ашигладаг.
Пневматик цахилгаан хавчаартай цилиндрийн төрлүүд
1. Савлуур хавчаар: Ажлын хэсгийг хавчих байрлалд савлаж, ашиглаагүй үед замаас гарч савлаж, эд ангиудыг ачих, буулгахад хялбар болгодог.
2. Сэлгэдэг хавчаарууд: Түгжих үйлчлэлээр өндөр хавчих хүчийг өгөхийн тулд сэлгэн залгах механизмыг ашиглан агаарын даралт алдагдсан ч хавчаарыг залгаатай байлгана.
3. Зүү хавчаарууд: Ажлын явцад эд ангиудыг зөв байрлуулахад тустай, ажлын хэсгийн байршлыг тогтоох, хавчихад зориулагдсан зүүг оруулаарай.
4. Гулсах хавчаар: Ажлын хэсгийг холбох шугаман гулсах хөдөлгөөнтэй бөгөөд шууд бөгөөд шууд хавчих үйлдлийг санал болгодог.
Хэрэглээ
• Гагнуурын бэхэлгээ: Металл эд ангиудыг гагнуурын явцад найдвартай, найдвартай барь.
• Машины боловсруулалт: Нягт байдлыг хадгалахын тулд тээрэмдэх, өрөмдөх болон бусад боловсруулах үйл ажиллагааны явцад ажлын хэсгүүдийг байранд нь байлга.
• Угсрах шугамууд: Угсрах ажилд зориулж эд ангиудыг найдвартай байрлуулж, эд ангиудыг зөв байрлалд байлгана.
• Хяналт шалгалт, туршилт: Хөдөлгөөнөөс урьдчилан сэргийлэх, үнэн зөв хэмжилтийг баталгаажуулахын тулд хяналт шалгалт эсвэл туршилтын журмын үед бүтээгдэхүүнийг хавчих.
Давуу тал
• Хурд ба үр ашиг: Пневматик хавчаарууд нь хурдан залгаж, салгаж, мөчлөгийн хугацаа болон бүтээмжийг сайжруулдаг.
• Тогтвортой хүч: Нэг төрлийн хавчих хүчийг өгч, давтагдах, найдвартай хавчих ажиллагааг хангана.
• Бат бөх чанар: Аж үйлдвэрийн хатуу ширүүн орчинд тэсвэртэй, бат бөх бүтэц, материалаар бүтээгдсэн.
• Интеграцийн хялбар байдал: Одоо байгаа пневматик систем болон автоматжуулсан процессуудад хялбархан нэгтгэх боломжтой.
Засвар үйлчилгээ, алдааг олж засварлах
• Тогтмол үзлэг: Агаар алдалт, лац, холхивчийн элэгдэл, хавчаарын гарыг зөв тохируулсан эсэхийг шалгана.
• Тосолгоо: Үрэлт, элэгдлийг багасгахын тулд хөдлөх эд ангиудыг хангалттай тослох.
• Агаарын хангамж: Бохирдлоос сэргийлэх, найдвартай ажиллагааг хангахын тулд тогтмол, цэвэр агаарын хангамжийг хангана.
• Тохируулга ба шалгалт тохируулга: Тохиромжтой гүйцэтгэл, нарийвчлалыг хадгалахын тулд хавчаарыг үе үе тохируулж, тохируулна.
Пневматик цахилгаан хавчаар цилиндр нь олон автоматжуулсан болон хагас автоматжуулсан үйлдвэрлэлийн процессуудын чухал бүрэлдэхүүн хэсэг бөгөөд бүтээмж, нарийвчлалыг сайжруулах найдвартай, үр ашигтай, давтагдах хавчих шийдлүүдийг хангадаг.
