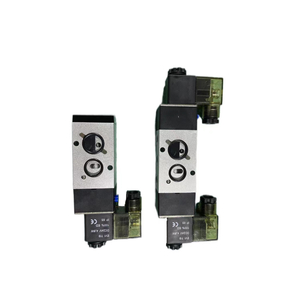

4V210-08,4V210-06
Langch
Magnetventil er en elektromekanisk betjent ventil som bruker en elektrisk strøm for å generere et magnetfelt, som aktiverer en mekanisme for å åpne eller lukke ventilen. Disse ventilene er mye brukt i væskekontrollapplikasjoner, inkludert luft-, vann-, gass- og oljesystemer, på grunn av deres presisjon, pålitelighet og enkel integrasjon med automatiserte systemer.
Nøkkelkomponenter i en magnetventil:
1. Magnetspole:
- Funksjon: Konverterer elektrisk energi til magnetisk energi når den er energisk.
- Konstruksjon: Laget av ledning (vanligvis kobber) sår i en spole rundt en ferromagnetisk kjerne.
2. stempel (anker):
- Funksjon: beveger seg som svar på magnetfeltet generert av magnetventilspolen.
- Konstruksjon: Vanligvis et sylindrisk stykke ferromagnetisk materiale som beveger seg lineært inne i spolen.
3. Ventilkropp:
- Funksjon: Huser de interne komponentene og gir porter for væskeinngang og utgang.
- Materialer: Vanligvis laget av messing, rustfritt stål eller plast, avhengig av påføring.
4. Vår:
- Funksjon: Returnerer stemplet til sin opprinnelige posisjon når solenoidspolen er strømforsøkt.
- Konstruksjon: Vanligvis en spiralformet vår som gir en gjenopprettende styrke.
5. Sel (mellomgulv eller poppet):
- Funksjon: Gir en tett tetning for å kontrollere væskestrømmen når ventilen er lukket.
- Materialer: Ofte laget av gummi, teflon eller andre materialer som er egnet for de spesifikke væske- og driftsforholdene.
Typer magnetventiler:
1. Direktevirkende magnetventiler:
- Operasjon: Magneten åpner eller lukker ventilen direkte uten å kreve linjetrykk.
- Bruksområde: Passer for lavstrømningshastigheter og lavtrykksapplikasjoner.
2. Pilotdrevne (servo-assisterte) magnetventiler:
- Drift: Bruk linjetrykk for å hjelpe deg med å åpne og lukke ventilen, slik at de kan kontrollere større strømningshastigheter med mindre magnetventiler.
- Bruksområde: Vanlig i høyere strømning og høyere trykksystemer.
3. toveis magnetventiler:
- Konfigurasjon: Ha to porter (innløp og utløp) og kan normalt lukkes (NC) eller normalt åpne (nei).
- Funksjon: Brukes til å starte eller stoppe flyt av væske.
4. treveis magnetventiler:
- Konfigurasjon: Ha tre porter (en vanlig port, en normalt åpen port, og en normalt lukket port).
- Funksjon: Brukes til å avlede strømmen mellom to forskjellige stier.
5. Fireveis magnetventiler:
- Konfigurasjon: Ha fire eller fem porter og brukes til å direkte flyt i komplekse systemer, for eksempel dobbeltvirkende sylindere.
- Funksjon: vanligvis brukt i pneumatiske og hydrauliske systemer for å kontrollere aktuatorer.
Anvendelser av magnetventiler:
1. Industriell automatisering: Kontroller flyten av luft, vann og andre væsker i automatiserte maskiner.
2. HVAC -systemer: Regulerer strømmen av kjølemedier og andre væsker i oppvarming, ventilasjon og klimaanlegg.
3. Medisinsk utstyr: Brukes i enheter som ventilatorer og dialysemaskiner for å kontrollere presis væskestrømning.
4. Automotivsystemer: Administrer drivstoff, luft og kjølevæskestrømning i forskjellige bilapplikasjoner.
5. Vanningssystemer: Kontroller vannstrømmen i vanning og sprinkleranlegg.
6. Prosesskontroll: Brukes i kjemiske og farmasøytiske næringer for å regulere strømmen av gasser og væsker i forskjellige prosesser.
Drift av en magnetventil:
1. Energising spolen:
- En elektrisk strøm passerer gjennom magnetventilen, og genererer et magnetfelt.
- Magnetfeltet trekker stemplet eller ankeret mot spolen.
2. Åpne ventilen:
- Når stempelet beveger seg, løfter eller trykker det tetningen, slik at væske kan strømme gjennom ventilen.
3. Avgripende spole:
- Når den elektriske strømmen stoppes, kollapser magnetfeltet.
- Fjæren returnerer stemplet til sin opprinnelige posisjon, lukker ventilen og stopper væskestrømmen.
Fordeler med magnetventiler:
1. Rask responstid: Kan slå av og på raskt, noe som gir rask kontroll av væskestrømmen.
2. Fjernkontroll: Lett operert av elektriske signaler, noe som tillater integrasjon med automatiserte kontrollsystemer.
3. Kompakt design: Liten størrelse og enkel konstruksjon gjør dem egnet for forskjellige applikasjoner.
4. Pålitelighet: Færre bevegelige deler fører til lengre levetid og krav med lite vedlikehold.
Vedlikehold og feilsøking:
1. Regelmessig inspeksjon:
- Sjekk for tegn på slitasje, skade eller korrosjon.
- Forsikre deg om at elektriske tilkoblinger er sikre.
2. Rengjøring:
- Fjern rusk og oppbygging fra ventilportene og tetningene for å sikre riktig drift.
3. Selutskiftning:
- Bytt ut slitte eller skadede tetninger for å forhindre lekkasjer og opprettholde ytelsen.
4. Spolekontroll:
- Mål motstanden til magnetventilen for å sikre at den er innenfor det spesifiserte området.
- Bytt ut spolen hvis den er åpen eller kortsluttet.
Konklusjon
Magnetventiler er allsidige, pålitelige komponenter som brukes til å kontrollere væskestrømmen i et bredt spekter av bruksområder. Deres evne til å bli eksternt kontrollert, rask responstid og kompakt design gjør dem viktige innen industriell automatisering, bilsystemer, medisinsk utstyr og mange andre felt. Å forstå deres drift, typer og vedlikeholdskrav er avgjørende for å sikre effektiv og effektiv væskekontroll.
