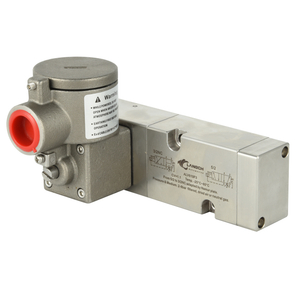

4V210-08,4V210-06
Langch
Solenoidový ventil je elektromechanicky ovládaný ventil, ktorý využíva elektrický prúd na generovanie magnetického poľa, ktoré uvádza do činnosti mechanizmus na otvorenie alebo zatvorenie ventilu. Tieto ventily sú široko používané v aplikáciách riadenia tekutín, vrátane vzduchových, vodných, plynových a olejových systémov, vďaka ich presnosti, spoľahlivosti a ľahkej integrácii s automatizovanými systémami.
Kľúčové komponenty solenoidového ventilu:
1. Solenoidová cievka:
- Funkcia: Premieňa elektrickú energiu na magnetickú energiu, keď je pod napätím.
- Konštrukcia: Vyrobené z drôtu (zvyčajne medi) navinutého do cievky okolo feromagnetického jadra.
2. Piest (armatúra):
- Funkcia: Pohybuje sa v reakcii na magnetické pole generované cievkou solenoidu.
- Konštrukcia: Typicky valcový kus feromagnetického materiálu, ktorý sa lineárne pohybuje vo vnútri cievky.
3. Teleso ventilu:
- Funkcia: Obsahuje vnútorné komponenty a poskytuje porty pre vstup a výstup tekutiny.
- Materiály: Bežne vyrobené z mosadze, nehrdzavejúcej ocele alebo plastu, v závislosti od aplikácie.
4. Pružina:
- Funkcia: Vracia piest do pôvodnej polohy, keď je cievka solenoidu bez napätia.
- Konštrukcia: Typicky špirálová pružina, ktorá poskytuje vratnú silu.
5. Tesnenie (membrána alebo tanier):
- Funkcia: Poskytuje tesné tesnenie na riadenie prietoku tekutiny, keď je ventil zatvorený.
- Materiály: Často vyrobené z gumy, teflónu alebo iných materiálov vhodných pre konkrétnu kvapalinu a prevádzkové podmienky.
Typy solenoidových ventilov:
1. Priamočinné solenoidové ventily:
- Prevádzka: Solenoid priamo otvára alebo zatvára ventil bez potreby tlaku v potrubí.
- Použitie: Vhodné pre nízke prietoky a nízkotlakové aplikácie.
2. Solenoidové ventily ovládané pilotom (podporované servomotorom):
- Prevádzka: Použite tlak v potrubí na pomoc pri otváraní a zatváraní ventilu, čo im umožňuje ovládať väčšie prietoky s menšími solenoidmi.
- Použitie: Bežné v systémoch s vyšším prietokom a vyšším tlakom.
3. Dvojcestné solenoidové ventily:
- Konfigurácia: Má dva porty (vstup a výstup) a môže byť normálne zatvorený (NC) alebo normálne otvorený (NO).
- Funkcia: Používa sa na spustenie alebo zastavenie toku tekutiny.
4. Trojcestné solenoidové ventily:
- Konfigurácia: Má tri porty (jeden spoločný port, jeden normálne otvorený port a jeden normálne uzavretý port).
- Funkcia: Používa sa na presmerovanie toku medzi dvoma rôznymi cestami.
5. Štvorcestné solenoidové ventily:
- Konfigurácia: Majú štyri alebo päť portov a používajú sa na priame prúdenie v zložitých systémoch, ako sú napríklad dvojčinné valce.
- Funkcia: Zvyčajne sa používa v pneumatických a hydraulických systémoch na ovládanie akčných členov.
Použitie solenoidových ventilov:
1. Priemyselná automatizácia: Ovládajte prietok vzduchu, vody a iných tekutín v automatizovaných strojoch.
2. Systémy HVAC: Regulujte tok chladív a iných tekutín vo vykurovacích, ventilačných a klimatizačných systémoch.
3. Lekárske vybavenie: Používa sa v zariadeniach, ako sú ventilátory a dialyzačné prístroje na kontrolu presného prietoku tekutín.
4. Automobilové systémy: Riadenie prietoku paliva, vzduchu a chladiacej kvapaliny v rôznych automobilových aplikáciách.
5. Zavlažovacie systémy: Ovládajte prietok vody v zavlažovacích a postrekovacích systémoch.
6. Riadenie procesov: Používa sa v chemickom a farmaceutickom priemysle na reguláciu toku plynov a kvapalín v rôznych procesoch.
Prevádzka solenoidového ventilu:
1. Napájanie cievky:
- Elektrický prúd prechádza cievkou elektromagnetu a vytvára magnetické pole.
- Magnetické pole ťahá piest alebo kotvu smerom k cievke.
2. Otvorenie ventilu:
- Keď sa piest pohybuje, zdvíha alebo stláča tesnenie, čo umožňuje tekutine prúdiť cez ventil.
3. Deaktivácia cievky:
- Keď sa elektrický prúd zastaví, magnetické pole sa zrúti.
- Pružina vráti piest do jeho pôvodnej polohy, zatvorí ventil a zastaví prietok tekutiny.
Výhody solenoidových ventilov:
1. Rýchla doba odozvy: Môže sa rýchlo zapínať a vypínať, čím poskytuje rýchlu kontrolu toku tekutiny.
2. Diaľkové ovládanie: Jednoduché ovládanie pomocou elektrických signálov, čo umožňuje integráciu s automatizovanými riadiacimi systémami.
3. Kompaktný dizajn: Malá veľkosť a jednoduchá konštrukcia ich robí vhodnými pre rôzne aplikácie.
4. Spoľahlivosť: Menej pohyblivých častí vedie k dlhšej životnosti a nízkym nárokom na údržbu.
Údržba a riešenie problémov:
1. Pravidelná kontrola:
- Skontrolujte známky opotrebovania, poškodenia alebo korózie.
- Uistite sa, že elektrické pripojenia sú bezpečné.
2. Čistenie:
- Odstráňte nečistoty a nánosy z ventilových portov a tesnení, aby ste zabezpečili správnu funkciu.
3. Výmena tesnenia:
- Vymeňte opotrebované alebo poškodené tesnenia, aby ste zabránili úniku a zachovali výkon.
4. Kontrola cievky:
- Odmerajte odpor cievky solenoidu, aby ste sa uistili, že je v špecifikovanom rozsahu.
- Ak je cievka otvorená alebo skratovaná, vymeňte ju.
Záver
Solenoidové ventily sú všestranné, spoľahlivé komponenty používané na riadenie prietoku tekutín v širokom spektre aplikácií. Vďaka ich schopnosti diaľkového ovládania, rýchlej dobe odozvy a kompaktnému dizajnu sú nevyhnutné v priemyselnej automatizácii, automobilových systémoch, zdravotníckych zariadeniach a mnohých ďalších oblastiach. Pochopenie ich prevádzky, typov a požiadaviek na údržbu je kľúčové pre zabezpečenie efektívnej a efektívnej kontroly tekutín.
