Интегрисање пнеуматског грип-а са серво мотором за руковање поклопцима бочица укључује пажљив избор, инсталацију и конфигурацију како би се осигурало прецизно и поуздано пословање. Ево детаљног водича о томе како то постићи:
1. Разумевање компоненти

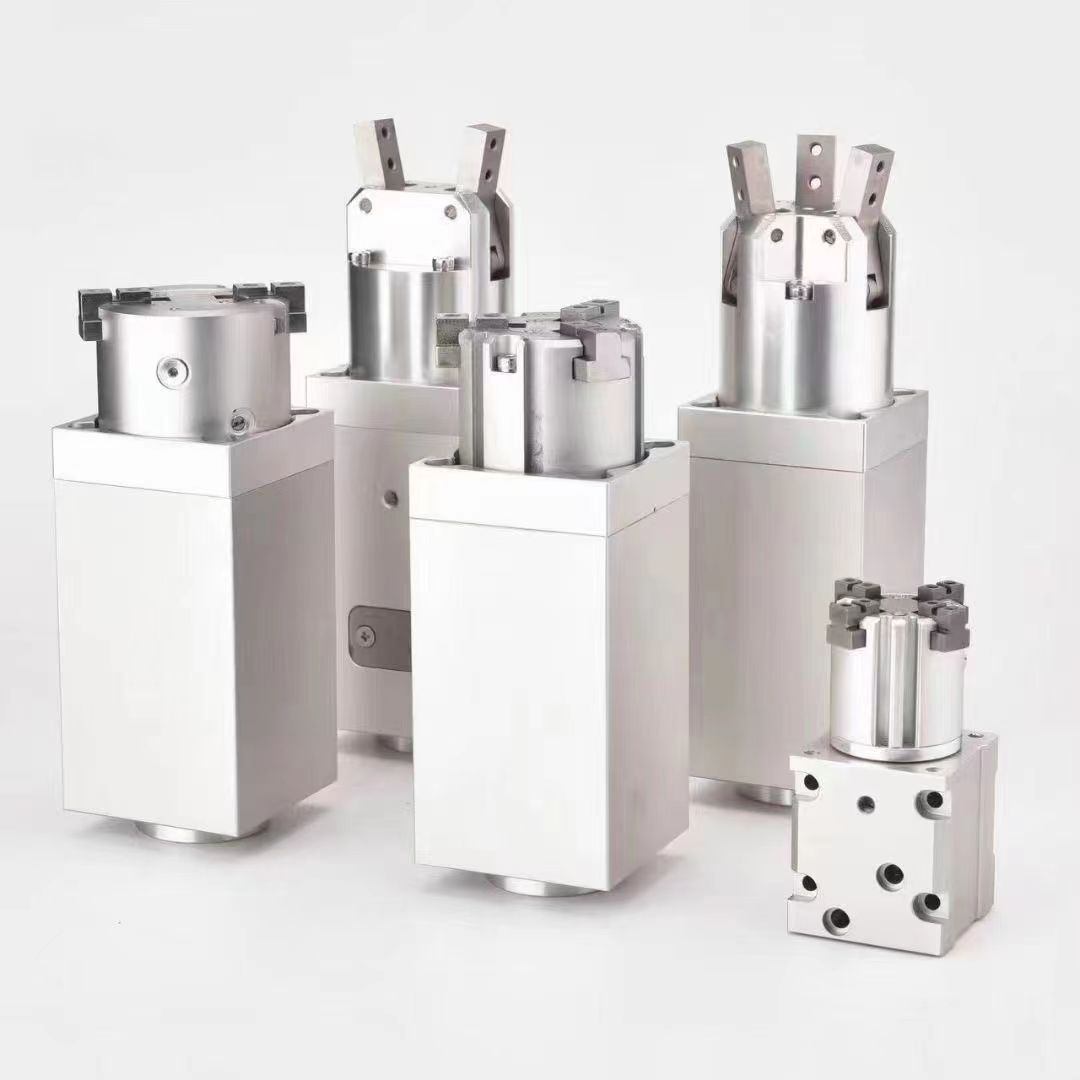

Пнеуматски гриппер
• Функција: Гриппер користи компримовани ваздух да се отвори и затвори чељусти да би се преузео и отпустили поклопце за боцу.
• Типови: Паралелни роштиљ (чељусти се крећу паралелно) или угаоне грипере (чељусти окретају око тачке).
• Разматрања: Осигурајте да су сила за гриппер и Гриппинг погодна за канте за боце.
Серво мотор
• Функција: СЕРВО МОТОР пружа прецизну контролу положаја и кретања Гриппер, омогућавајући прецизно постављање и руковање кантима за боце.
• Врсте: Ротациони или линеарни серво мотори, у зависности од апликације.
• Разматрања: Изаберите серво мотор са адекватним обртником, брзином и прецизношћу за задатак.
2 Одабир правих компоненти
Пнеуматски гриппер
• Грип сила: Осигурајте да затаје може чврсто да држи поклопце боца без наношења штете.
• Дужина можданог удара: Изаберите мрак са одговарајућом дужином удара да бисте смерали различите величине поклопца.
• Материјал: Осигурајте да је графички материјал компатибилан са поклопцима бочица и оперативном окружењу.
Серво мотор
• Окретни момент и брзина: Осигурајте да мотор може да обезбеди довољно обртни момент да се носи са оптерећењем и ради на потребној брзини.
• Прецизност: Кодер високе резолуције за прецизно позиционирање.
• Интеграција: Осигурати компатибилност са системом управљања (нпр. ПЛЦ или наменски контролер покрета).
3. Кораци инсталације
Монтажа Гриппер
1. Причврстите Гриппер: Осигурајте пнеуматски хватајући се на прирубницу серво мотора или носача за монтажу.
• Користите одговарајуће причвршћиве и осигурајте стабилну везу.
2 Поравнајте Гриппер: Осигурајте да је гриппер правилно усклађен са серво мотором како би се избегао механички стрес.
Пнеуматске везе
1. Повежите напајање ваздухом: причврстите пнеуматске линије у Аир Аир Портес.
• Користите одговарајућа фитинга и осигурајте непропусне везе.
2 Инсталирајте соленоидне вентиле: Користите соленоидне вентиле за контролу протока ваздуха у Гриппер.
• Повежите вентиле у систем управљања за активацију.
Електричне везе
1. жица серво мотор: Повежите серво моторно напајање и сигналне каблове на контролер.
• Следите дијаграм ожичења произвођача и осигурајте правилно уземљење.
2 Повежите сензоре: Ако користите положај или сензори силе, повежите их са контролним системом за повратне информације.
4. Конфигурисање система
Интеграција управљања системом
1. Конфигурација мотора Серво:
• Користите конфигурациони софтвер Серво мотора да бисте подесили параметре као што су брзина, убрзање и ограничења положаја.
• Калибрирајте серво мотор за прецизно позиционирање.
2 Програмирање ПЛЦ-а или контролера покрета:
• Програмирајте систем управљања за координацију покрета серво мотора и активирање пнеуматскиг гриппа.
• Имплементирајте рутине за преузимање и постављање поклопца бочица са прецизно време и синхронизацију.
Конфигурација пнеуматског система
1. Регулација притиска:
• Подесите притисак ваздуха на ниво који пружа адекватну силу хватања без оштећења капа.
• Користите регулатор притиска да бисте одржали доследан притисак.
2 Временски вентил за соленоид:
• Програмирајте соленоидне вентиле за отварање и затварање у исправним временима за синхронизацију са покретима серво мотора.
5. Тестирање и калибрација
Почетно тестирање
1. Ручни рад:
• Ручно управљајте Гриппер и Серво мотором за верификацију исправне инсталације и кретања.
2 Тест система:
• Покрените систем кроз комплетан циклус да бисте били сигурни да ће се гриппер моћи да покупи, држи, помера и правилно отпусти поклопце боца.
Калибрација
1. Калибрација положаја:
• Фино подесите положаје серве мотора да бисте осигурали тачно постављање капица за флаше.
2 Калибрација сила:
• Подесите силу хватања како бисте осигурали сигурно руковање без оштећења капака.
6. Одржавање и решавање проблема
Редовно одржавање
1. Инспекција:
• Редовно прегледајте матични и серво мотор за знакове хабања или оштећења.
• Проверите пнеуматске линије и везе за цурење.
2 Подмазивање:
• Подмажите покретне делове према препорукама произвођача да бисте смањили хабање и суза.
Решавање проблема са уобичајеним питањима
1. Гриппер квар:
• Проверите рад притиска ваздуха и управљање соленоидима.
• Прегледајте граничницу за механичка питања или препреке.
2 Питања мотора Серво:
• Потврдите поставке електричних прикључака и контролера.
• Проверите грешке преоптерећења или давање грешака.
Пример подешавања
1. Компоненте:
• Пнеуматски гриппер: Паралелни хватач са силом хватања од 30 н и дужина удара од 20 мм.
• Серво мотор: Ротациони серво мотор са обртним моментом од 2 НМ и резолуције кодера од 2048 ппр.
• Систем управљања: ПЛЦ са могућностима управљања покретама.
2 Инсталација:
• Монтирајте Гриппер на прирубницу Серво мотора помоћу вијака М4.
• Повежите пнеуматске линије до матичних и соленоидних вентила до снабдевања ваздухом.
• Повежите серво мотор на ПЛЦ и повежите сензоре повратних информација.
3. Конфигурација:
• Користите софтвер Серво мотора да бисте подесили брзину до 500 о / мин и ограничења положаја.
• Програмирајте ПЛЦ да активирате средње средство кашњењем од 0,5 секунди за хватање и ослобађање.
4. Тестирање:
• Ручно померите стећи Гриппер да бисте осигурали несметано деловање.
• Покрените тестни циклус да бисте проверили синхронизацију и тачност у руковању капицама за боце.
Слиједећи ове кораке можете ефикасно интегрирати пнеуматски мрак са серво мотором у систему руковања поклопцем бочице, осигуравајући прецизно и поуздано рад.
