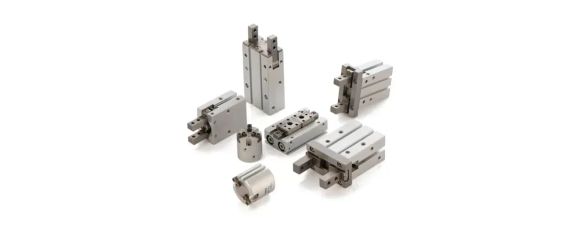

Guide de sélection des vérins pneumatiques : choisir le bon type pour votre application

Les vérins pneumatiques sont des composants clés dans de nombreuses applications industrielles, fournissant le mouvement nécessaire pour effectuer des tâches dans une grande variété de machines. Leur polyvalence et leur simplicité les rendent indispensables dans des domaines tels que la fabrication, l'automatisation et le transport. Cependant, choisir le bon vérin pneumatique pour une application spécifique peut s'avérer difficile en raison des différents types, tailles et fonctionnalités disponibles. Dans ce guide, nous explorerons les facteurs critiques à prendre en compte lors de la sélection d'un vérin pneumatique pour garantir des performances et une efficacité optimales dans vos opérations.

Comprendre les vérins pneumatiques

Avant de se lancer dans le processus de sélection, il est essentiel de comprendre les bases de vérins pneumatiques . Un vérin pneumatique est un appareil qui utilise de l'air comprimé pour produire un mouvement linéaire. Ce mouvement est généré lorsque de l'air est fourni d'un côté du cylindre, forçant le piston à se déplacer et à effectuer une tâche mécanique. Les vérins pneumatiques sont largement utilisés dans les systèmes d'automatisation pour des tâches telles que pousser, tirer, soulever et presser.

Il existe différents types de vérins pneumatiques, chacun adapté à des applications spécifiques. Les principaux types comprennent les vérins à simple effet, les vérins à double effet et les vérins sans tige. Le type que vous choisirez dépendra des exigences de mouvement de votre application.

Types de vérins pneumatiques

Vérins à simple effet :  un vérin pneumatique à simple effet utilise de l'air comprimé pour déplacer le piston dans une direction, tandis qu'un ressort est utilisé pour ramener le piston à sa position d'origine. Ces vérins sont généralement utilisés dans les applications où le mouvement est requis dans une seule direction et où la force de retour est moins critique.

• Applications : Les vérins à simple effet sont couramment utilisés dans des machines simples comme les ferme-portes, où le piston doit s'étendre, mais la gravité ou un ressort peut ramener le piston à sa position initiale.

Vérins à double effet :  les vérins à double effet sont conçus pour utiliser de l'air comprimé pour déplacer le piston dans les deux sens : vers l'avant et vers l'arrière. Ce type de cylindre est idéal pour les applications nécessitant un contrôle plus précis et une force plus forte dans les deux sens.

• Applications : Les vérins à double effet sont souvent utilisés dans des applications telles que la robotique, les systèmes de convoyeurs et les machines industrielles qui nécessitent un mouvement continu dans les deux sens, telles que les systèmes de manutention.

Vérins sans tige :  Un vérin pneumatique sans tige est différent des vérins traditionnels en ce sens qu'il n'utilise pas de tige de piston pour s'étendre et se rétracter. Au lieu de cela, il utilise un aimant ou un chariot mobile sur toute la longueur du cylindre, offrant une conception compacte et un encombrement réduit.

• Applications : Les vérins sans tige sont idéaux pour les applications où l'espace est limité ou où de longues courses sont requises sans tige de piston saillante, comme dans les chaînes d'assemblage automatisées ou les équipements d'emballage.

Cylindres compacts :  Les cylindres compacts sont de plus petite taille mais offrent une puissance et des performances similaires à celles des cylindres traditionnels. Ils sont conçus pour s'adapter aux espaces restreints tout en offrant la même force et la même longueur de course.

• Applications : Les vérins compacts sont souvent utilisés dans des applications où l'espace est limité, comme dans la construction automobile, les petites machines d'assemblage et la robotique.

Facteurs à considérer lors de la sélection d’un vérin pneumatique

Le choix du bon vérin pneumatique dépend de divers facteurs spécifiques à votre application. Voici les facteurs critiques à considérer :

Longueur de course :  La longueur de course est la distance parcourue par le piston dans le cylindre. Il est essentiel de sélectionner un vérin dont la longueur de course correspond aux exigences de votre application. Une course trop courte limitera l'efficacité du vérin, tandis qu'une course trop longue peut entraîner un gaspillage d'énergie et une efficacité réduite.

• Comment déterminer la longueur de la course : Mesurez la distance que le piston doit parcourir pour terminer la tâche. Il est important de tenir compte de tout mouvement ou jeu supplémentaire nécessaire pour garantir que le cylindre peut remplir la fonction requise.

Taille d'alésage du cylindre :  La taille de l'alésage correspond au diamètre interne du cylindre. Cela affecte directement la force que le cylindre peut générer. Un alésage plus grand entraînera plus de force, tandis qu'un alésage plus petit produira moins de force.

• Comment choisir la bonne taille d'alésage : Tenez compte de la force nécessaire pour votre application. Si vous avez besoin de plus de force pour déplacer ou soulever une charge, choisissez un cylindre avec un alésage plus grand. Si l'application est moins exigeante, un alésage plus petit peut suffire. Il est important de trouver un équilibre entre la force requise et l'espace disponible pour le cylindre.

Pression de fonctionnement :  les cylindres pneumatiques fonctionnent sous air comprimé et la pression à laquelle l'air est fourni joue un rôle important dans les performances du cylindre. Les systèmes à haute pression peuvent fournir plus de force, mais ils peuvent nécessiter plus d'énergie et ne pas convenir à toutes les applications.

• Comment déterminer la pression de fonctionnement : Tenez compte des capacités de pression de votre compresseur d'air et des conditions de fonctionnement de votre système. Si votre application nécessite une force élevée, une pression plus élevée peut être nécessaire, mais si une force plus faible est nécessaire, une pression plus faible peut être plus efficace.

Amortissement :  Certains vérins pneumatiques disposent d'un système d'amortissement qui ralentit le piston lorsqu'il atteint la fin de sa course. Cela permet d'éviter d'endommager le cylindre et la machine en absorbant le choc du piston frappant l'extrémité du cylindre.

• Pourquoi l'amorti est important : L'amorti est particulièrement important dans les applications impliquant des mouvements à grande vitesse ou lorsqu'un contrôle précis est nécessaire. Il contribue à réduire l’usure du vérin et évite les à-coups brusques qui pourraient endommager l’équipement.

Matériaux des cylindres :  les cylindres pneumatiques sont fabriqués à partir de divers matériaux, notamment l'aluminium, l'acier et l'acier inoxydable. Le matériau que vous choisirez dépendra des conditions environnementales et des exigences de votre application. Par exemple, l’acier inoxydable est souvent utilisé pour la transformation des aliments ou pour d’autres applications nécessitant un niveau élevé d’hygiène et de résistance à la corrosion.

• Choisir le bon matériau : Si votre application se déroule dans un environnement difficile (par exemple, température élevée, humidité ou exposition à des produits chimiques), envisagez des cylindres fabriqués à partir de matériaux résistants à la corrosion. Pour les applications plus légères, l’aluminium peut être suffisant et rentable.

Montage du vérin :  les vérins pneumatiques sont livrés avec différentes options de montage, telles que des supports à bride, à pied, à tourillon et à pivot. Le type de montage dépendra de la manière dont le cylindre doit être intégré dans votre système.

• Comment choisir le bon type de montage : Tenez compte de la direction de la force et de la manière dont le cylindre sera positionné dans la machine. Différentes options de montage permettent de monter le cylindre dans différentes orientations, offrant ainsi une flexibilité de conception et de fonctionnalité.

Temps de cycle et vitesse :  le temps de cycle fait référence au temps nécessaire au cylindre pour effectuer un mouvement complet, tandis que la vitesse fait référence à la vitesse à laquelle le piston se déplace. Les cylindres à grande vitesse sont nécessaires pour les applications nécessitant un mouvement rapide et continu, comme dans les chaînes d'assemblage ou les machines d'emballage.

• Optimisation du temps de cycle et de la vitesse : Il est essentiel de prendre en compte à la fois la vitesse requise du cylindre et l'environnement d'exploitation. Certaines applications peuvent nécessiter des vitesses plus lentes pour des mouvements plus précis, tandis que d'autres peuvent nécessiter des vérins à grande vitesse pour augmenter la productivité.

Environnement et conditions de fonctionnement :  Tenez compte de l'environnement de fonctionnement lors de la sélection d'un vérin pneumatique. Le cylindre sera-t-il exposé à des températures élevées, à l’humidité, à la poussière ou à des produits chimiques ? Ces facteurs peuvent affecter la durée de vie et les performances du cylindre.

• Choisir des environnements difficiles : si votre application implique des conditions extrêmes, telles qu'un environnement extérieur, une humidité élevée ou une exposition à des produits chimiques, vous aurez peut-être besoin d'un cylindre doté de joints, de revêtements ou de matériaux spéciaux pour le protéger des dommages.

Coût et budget :  bien que la performance soit essentielle, les contraintes budgétaires doivent également être prises en compte. Le prix des cylindres varie considérablement en fonction de leur taille, de leur matériau et de leurs caractéristiques.

• Équilibrer performances et coût : Bien qu'il puisse être tentant d'opter pour l'option la moins chère, n'oubliez pas qu'investir dans un vérin pneumatique de haute qualité peut entraîner de meilleures performances, moins de coûts de maintenance et une durabilité accrue dans le temps.

Conclusion

La sélection du vérin pneumatique adapté à votre application nécessite un examen attentif de plusieurs facteurs clés, notamment la longueur de course, l'alésage, la pression de fonctionnement et les conditions environnementales. En comprenant les différents types de vérins pneumatiques et en évaluant vos besoins spécifiques, vous pouvez vous assurer de choisir le vérin le plus approprié pour le travail.

Prenez le temps d'analyser les exigences de votre application, telles que la force, la vitesse et les options de montage souhaitées, et choisissez un vérin qui répondra efficacement à ces exigences. N'oubliez pas que le bon vérin pneumatique optimisera non seulement les performances de vos machines, mais améliorera également la productivité globale et la longévité de votre système.
