| cantitate: | |
|---|---|
YCMRS2, YCMRS3
Langch
Integrarea unui prindere pneumatică cu un servo cu motor pentru a gestiona capacele sticlei implică o selecție atentă, instalare și configurație pentru a asigura o funcționare precisă și fiabilă. Iată un ghid detaliat despre cum să realizezi acest lucru:
1. Înțelegerea componentelor

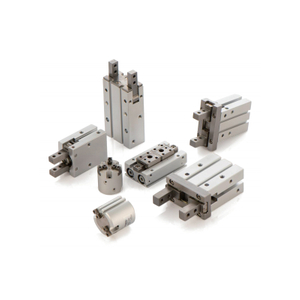

Gripper pneumatic
• Funcție: Gripper folosește aer comprimat pentru a -și deschide și închide fălcile pentru a ridica și elibera capacele sticlei.
• Tipuri: Grippers paralel (fălcile se mișcă în paralel) sau prins de prindere unghiulară (fălcile pivotează în jurul unui punct).
• Considerații: Asigurați -vă că dimensiunea și forța de prindere a Gripper sunt potrivite pentru capacele sticlei.
Servo Motor
• Funcție: Servo motorul oferă un control precis al poziției și mișcării Gripper, permițând plasarea și manipularea exactă a capacelor sticlei.
• Tipuri: motoare rotative sau liniare, în funcție de aplicație.
• Considerații: selectați un servo cu un cuplu adecvat, viteză și precizie pentru sarcină.
2. Selectarea componentelor potrivite
Gripper pneumatic
• Forța de prindere: Asigurați -vă că Gripper poate ține în siguranță capacele sticlei fără a provoca daune.
• Lungime de cursă: alegeți o prindere cu o lungime de cursă corespunzătoare pentru a găzdui diferite dimensiuni ale capacului.
• Material: Asigurați -vă că materialul Gripper este compatibil cu capacele sticlei și cu mediul de funcționare.
Servo Motor
• Cuplu și viteză: Asigurați -vă că motorul poate asigura un cuplu suficient pentru a gestiona sarcina și a funcționa la viteza necesară.
• Precizie: codificatoare de înaltă rezoluție pentru o poziționare precisă.
• Integrare: asigurați compatibilitatea cu sistemul de control (de exemplu, PLC sau controler de mișcare dedicat).
3. Pași de instalare
Montarea prinsului
1. Atașați greșelul: Asigurați -vă prinsul pneumatic pe flanșa servo -motorului sau o suport de montare.
• Utilizați elemente de fixare adecvate și asigurați -vă o conexiune stabilă.
2. Aliniați -vă prinsul: Asigurați -vă că Gripper este aliniat corespunzător cu motorul servo pentru a evita efortul mecanic.
Conexiuni pneumatice
1. Conectați alimentarea cu aer: atașați liniile pneumatice la porturile de aer ale Gripper.
• Utilizați accesorii adecvate și asigurați conexiuni etanșe.
2. Instalați supapele solenoide: utilizați supapele solenoide pentru a controla fluxul de aer către prindere.
• Conectați supapele la sistemul de control pentru acționare.
Conexiuni electrice
1. Creați servo -motorul: Conectați cablurile de alimentare și semnal ale motorului servo la controler.
• Urmați diagrama de cablare a producătorului și asigurați -vă o împământare corectă.
2. Conectați senzorii: Dacă utilizați senzori de poziție sau forță, conectați -i la sistemul de control pentru feedback.
4. Configurarea sistemului
Integrarea sistemului de control
1. Configurația servo -motor:
• Utilizați software -ul de configurare al servo -motor pentru a seta parametri precum viteza, accelerarea și limitele de poziție.
• Calibrați servo -motorul pentru o poziționare precisă.
2. Programarea PLC sau Controller de mișcare:
• Programează sistemul de control pentru a coordona mișcările servo -motorului și acționarea Gripper -ului pneumatic.
• Implementați rutine pentru ridicarea și plasarea capacelor sticlei cu sincronizare și sincronizare precisă.
Configurarea sistemului pneumatic
1. Reglarea presiunii:
• Setați presiunea aerului la un nivel care oferă o forță de prindere adecvată fără a deteriora capacele.
• Utilizați un regulator de presiune pentru a menține presiune constantă.
2. Timpul supapei solenoidului:
• Programează valvele solenoidului să se deschidă și să se închidă la orele corecte pentru a se sincroniza cu mișcările servo.
5. Testare și calibrare
Testare inițială
1. Funcționare manuală:
• Operați manual Gripper și Servo Motor pentru a verifica instalarea și mișcarea corectă.
2. Testul sistemului:
• Rulați sistemul printr -un ciclu complet pentru a vă asigura că Gripper poate ridica, ține, se deplasează și elibera corect capacele sticlei.
Calibrare
1. Calibrarea poziției:
• Reglați bine pozițiile servo-motorului pentru a asigura plasarea exactă a capacelor de sticlă.
2. Calibrarea forței:
• Reglați forța de prindere pentru a asigura o manipulare sigură fără a deteriora capacele.
6. Întreținere și depanare
Întreținere regulată
1. Inspecție:
• Inspectați regulat Gripper și Servo pentru semne de uzură sau deteriorare.
• Verificați liniile pneumatice și conexiunile pentru scurgeri.
2. Lubrifierea:
• Ungeți piesele mobile conform recomandărilor producătorului pentru a reduce uzura.
Depanarea problemelor comune
1.. Defecțiune Gripper:
• Verificați presiunea aerului și funcționarea valvei solenoide.
• Inspectați Gripper pentru probleme mecanice sau obstrucții.
2. Probleme servo -motor:
• Verificați conexiunile electrice și setările controlerului.
• Verificați dacă există supraîncărcări sau erori de codificare.
Exemplu de configurare
1. Componente:
• Griptor pneumatic: Gripper paralel cu o forță de prindere de 30 n și o lungime de cursă de 20 mm.
• Servo Motor: rotativ servo cu un cuplu de 2 nm și o rezoluție a codificatorului de 2048 ppr.
• Sistem de control: PLC cu capacități de control al mișcării.
2. Instalare:
• Montați prindere pe flanșa servo -motorului folosind șuruburi M4.
• Conectați liniile pneumatice la supapele de prindere și solenoide la alimentarea cu aer.
• Conectați servo -motorul la PLC și conectați senzorii de feedback.
3. Configurare:
• Utilizați software -ul Servo Motor pentru a seta viteza la 500 rpm și limitele de poziție.
• Programează PLC pentru a acționa Gripper cu o întârziere de 0,5 secunde pentru prindere și eliberare.
4. Testare:
• Mutați manual greșorul pentru a asigura o funcționare lină.
• Rulați un ciclu de testare pentru a verifica sincronizarea și precizia în manipularea capacelor sticlei.
Urmărind acești pași, puteți integra eficient o prindere pneumatică cu un servo cu motor într -un sistem de manipulare a capacului sticlei, asigurând o funcționare precisă și fiabilă.
